GT Designer3のシミュレータ（GX Simulator3）を使えば、表示器の実機がなくても、タッチパネル画面を表示させて確認することができます。
GT Designer3のシミュレータの設定と起動の方法についてご説明します。
「表示するタッチパネル画面」
「実行するラダープログラム」
前の記事へ
シミュレータの設定
１．GT Designer3で書き込むプログラムのファイルを開きます。
２．メニューバーの「ツール」－「シミュレータ」から「設定」をクリックします。
３．「オプション」ダイアログが表示されます。
４ーＡ．実機PLCとパソコンをUSBケーブルで接続する場合
項目を選択して「OK」ボタンをクリックします。
接続方法：USB
機種：MELSEC iQ-R
高速モード：チェック有り
４－Ｂ．GX Works3のシミュレーション機能（GX Simulator3）に接続する場合
項目を選択して「OK」ボタンをクリックします。
接続方法：GX Simulator3
GX Simulator3設定：チェック有り
シミュレータの起動
１．メインメニューの「ツール」－「シミュレータ」から「起動」をクリックします。

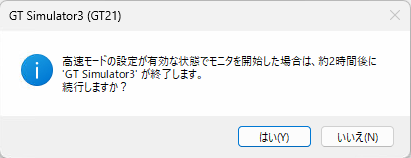

２．確認ダイアログが表示されます。「はい」ボタンをクリックします。
通信設定で、「接続方法：USB」を選択した場合に表示されます。
３．情報ダイアログが表示されます。「OK」ボタンをクリックします。
通信設定で、「接続方法：USB」を選択した場合に表示されます。
４．シミュレータ（GT Simulator3）が起動します。
以上で、GT Designer3のシミュレータの起動は完了です。
