KiCadは、プリント基板のすべての設計プロセスを行える統合環境のソフトウェアです。
- 回路設計
- プリント基板のレイアウト
- ガーバーファイルの作成と確認
- 回路図シンボルの作成
- 部品のフットプリント作成
といった操作を一貫して行うことができます。
KiCadは、オープンソース・ソフトウェアとして配布されており、無料で使用することができます。プリント基板を始めようと考えておられる方にオススメです。
KiCadのダウンロード

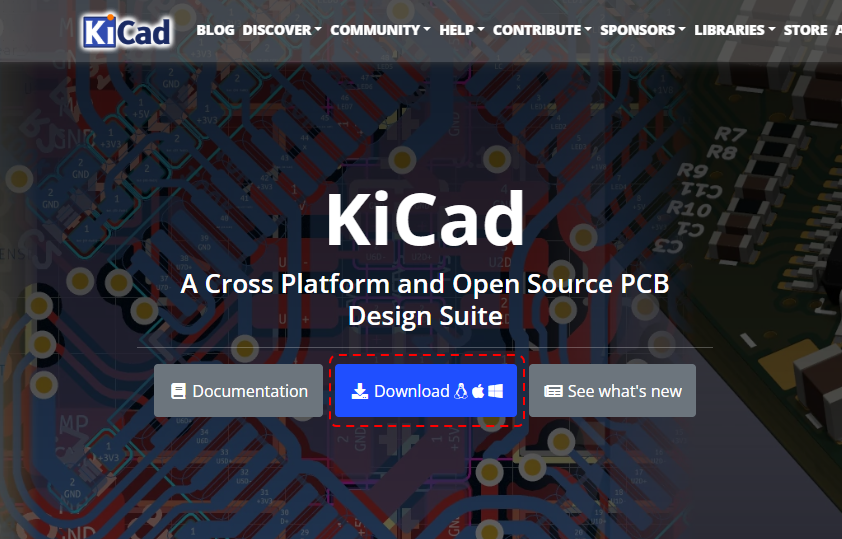

１．KiCadのトップページの「Download」をクリックします。

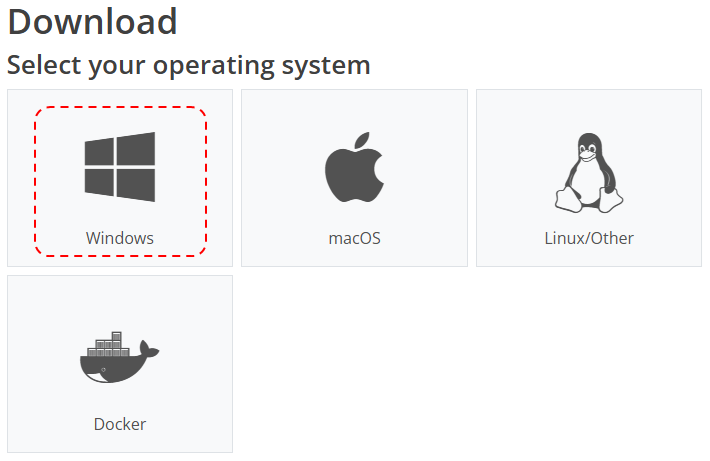

２．Downloadページの「Windows」をクリックします。

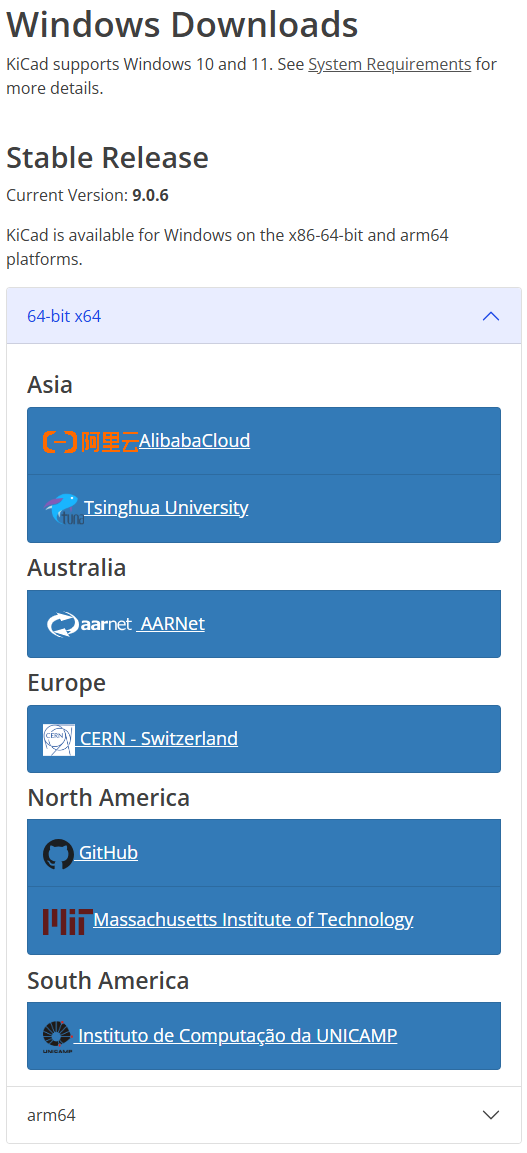

２．Windows DownloadページのStable Release（安定版）からリンクをクリックします。
複数のダウンロード先がありますが、どこを選択しても問題ありません。
リンクをクリックすると、ダウンロードが開始されます。
KiCadのインストール

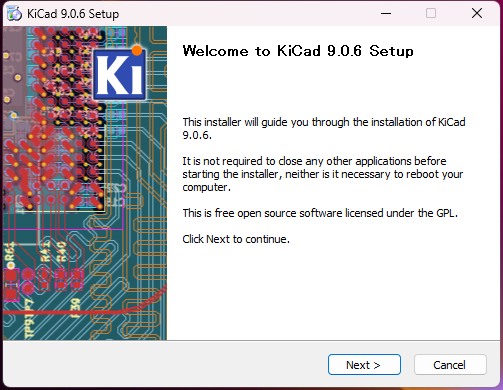

１．ダウンロードしたexeファイルを実行してください。
２．ダイアログの「Next」ボタンをクリックします。

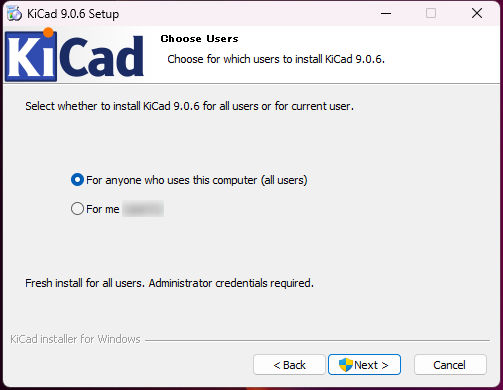

３．全てのユーザーで使用するか、特定ユーザーで使用するかを選択して、「Next」ボタンをクリックします。
デフォルトは、「インストールするコンピュータの全てのユーザーで使用する」が選択されています。

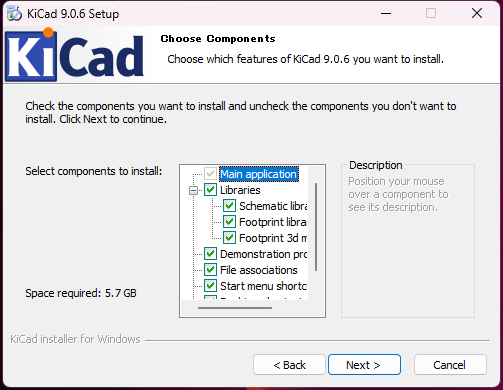

４．インストールするコンポーネントを確認して、「Next」ボタンをクリックします。
デフォルトは、全てのコンポーネントにチェックが入っています。

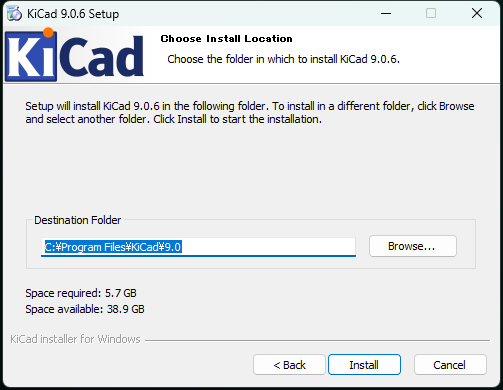

５．インストール先を確認して、「Install」ボタンをクリックします。
ボタンをクリックすると、インストールが始まります。

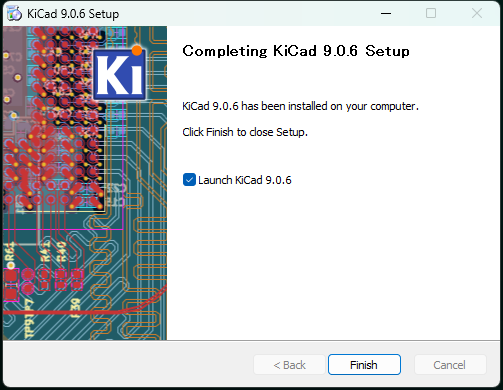

６．インストールが完了すると、完了ダイアログが表示されます。「Finish」ボタンをクリックして、ダイアログを閉じます。
KiCadの起動確認
１．デスクトップに作成されたKiCadのショートカットをダブルクリックします。

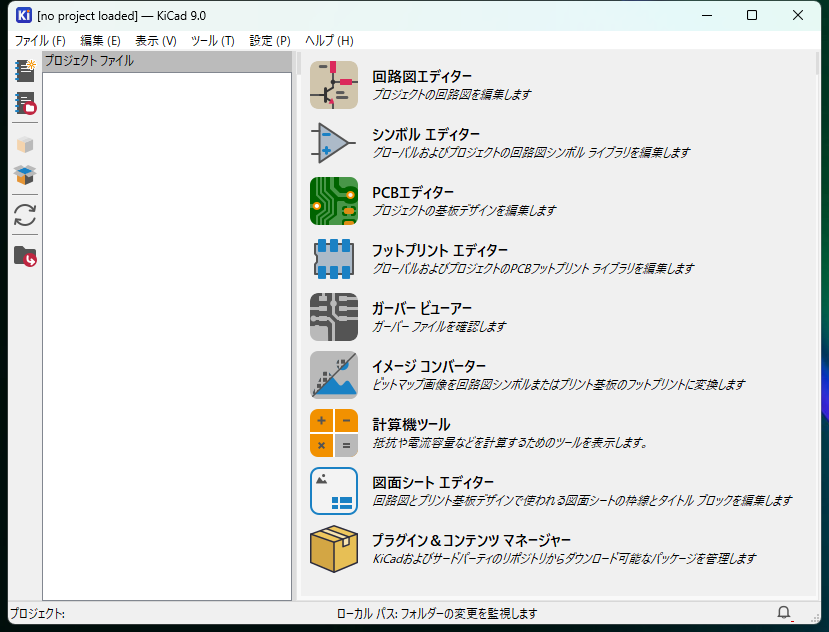

２．プロジェクト画面が表示されます。
