GT Designer3は、三菱電機製タッチパネル（GOT）の画面を作成するためのソフトウェアです。
GT Designer3を使って作成した画面は、タッチパネルの表示器に組み込み、工場などの生産現場で、機器の操作や生産状況の監視に利用されています。
今回はGOT2000シリーズに対応しているGT Designer3 GOT2000の基本的な操作方法についてご説明します。
アプリケーションの起動
１．GT Designer3のショートカットからアプリケーションを起動します。ショートカットをクリックしてください。
２．起動が完了するとアプリケーションが表示されます。
プロジェクトの新規作成

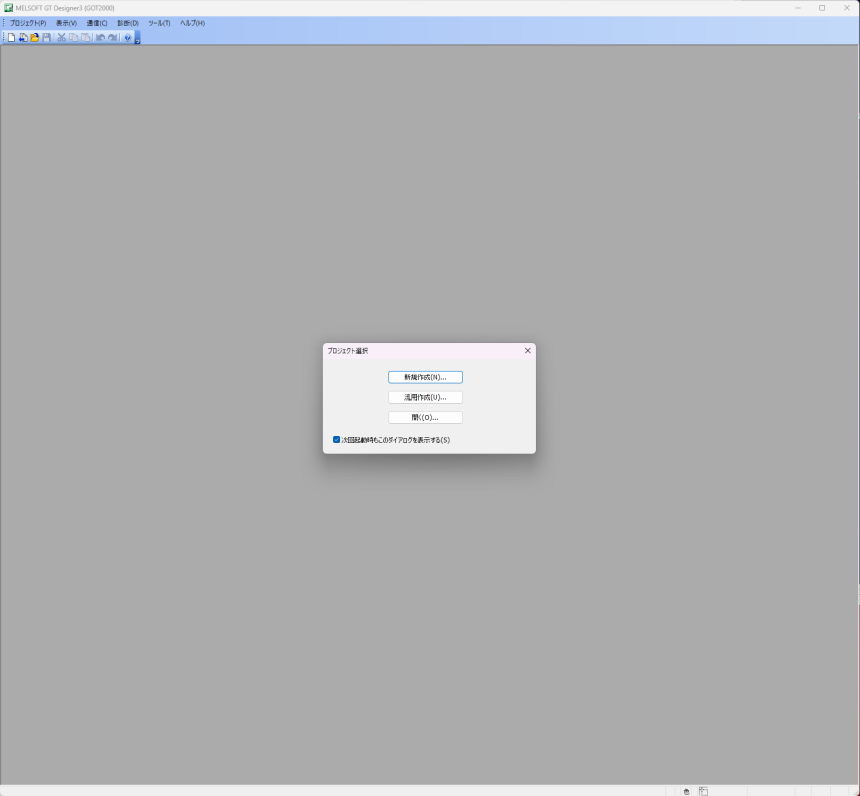

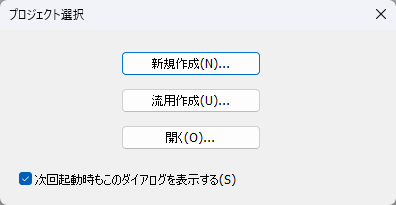

１．初期状態の場合、「プロジェクト選択」ダイアログが表示されます。「新規作成」ボタンをクリックします。

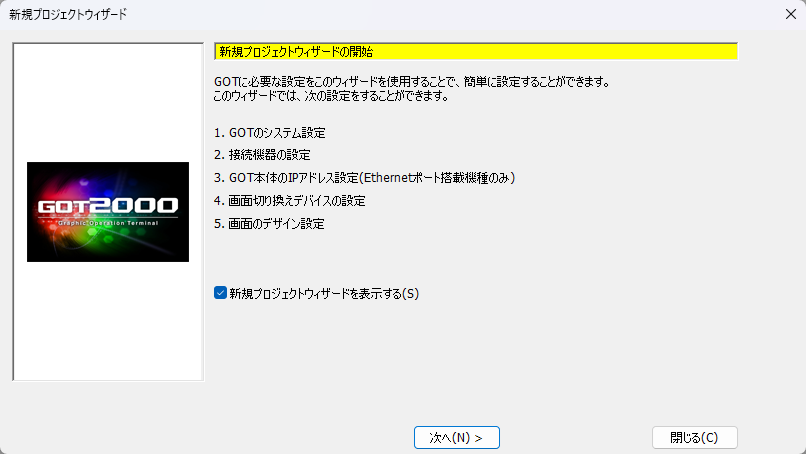

２．「新規プロジェクトウィザード」が表示されます。「次へ」ボタンをクリックします。

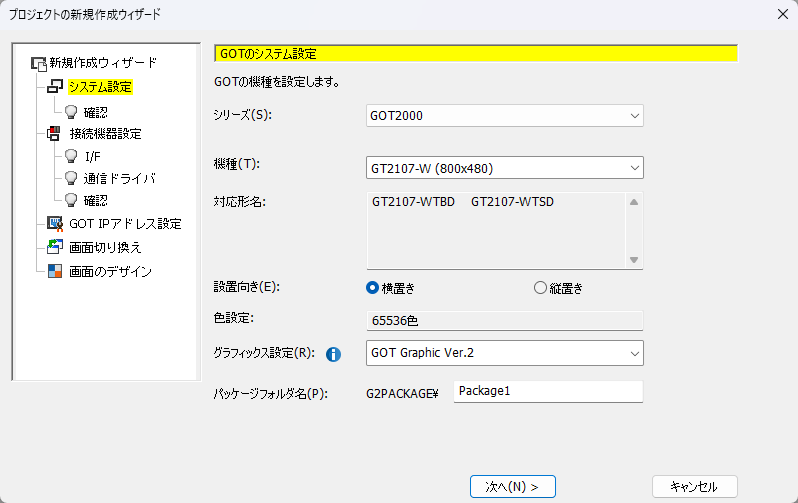

３．「GOTのシステム設定」が表示されます。
項目を選択・入力して「次へ」ボタンをクリックします。
シリーズ：GOT2000
機種：GT2107-W（800x480）
設置向き：横置き
グラフィックス設定：GOT Graphic Ver.2
パッケージフォルダ名：Package1
機種は選び方は？

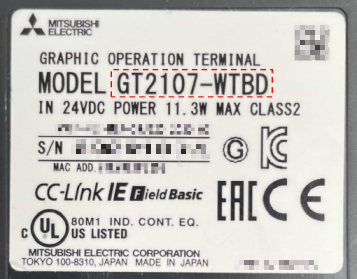

機種はGOTの形名を確認して選びます。形名はGOTの裏側に次の写真のように貼られています。
「GT2107-W（800x480）」の機種を選択すると、対応形名に「GT2107-WTBD」が表示されるので、GOTの形名と合っているか確認してください。

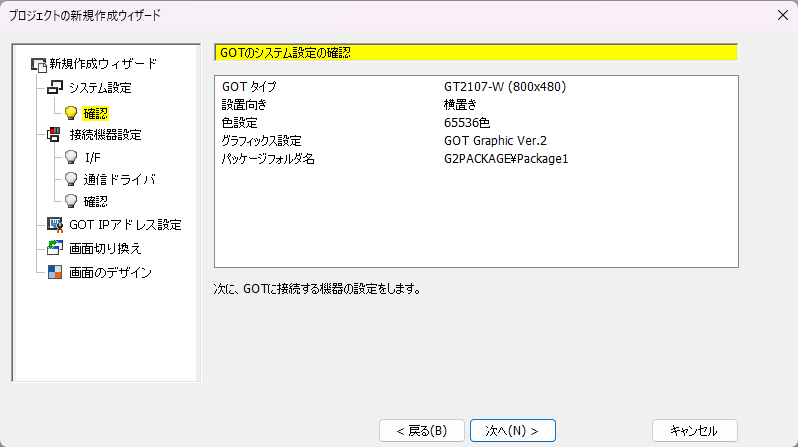

４．「GOTのシステム設定の確認」が表示されます。設定内容を確認して、「次へ」ボタンをクリックします。

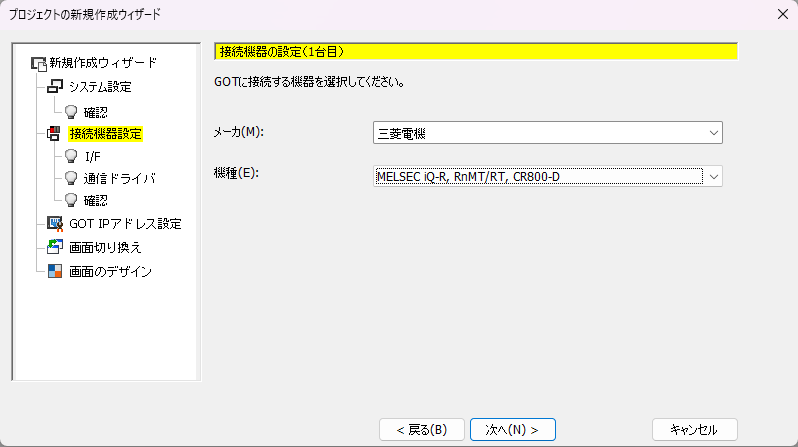

５．「接続機器の設定（１台目）の接続機器設定」が表示されます。
項目を選択して「次へ」ボタンをクリックします。
メーカー：GOT2000
機種：MELSEC iQ-R, RnMT/RT, CR800-D

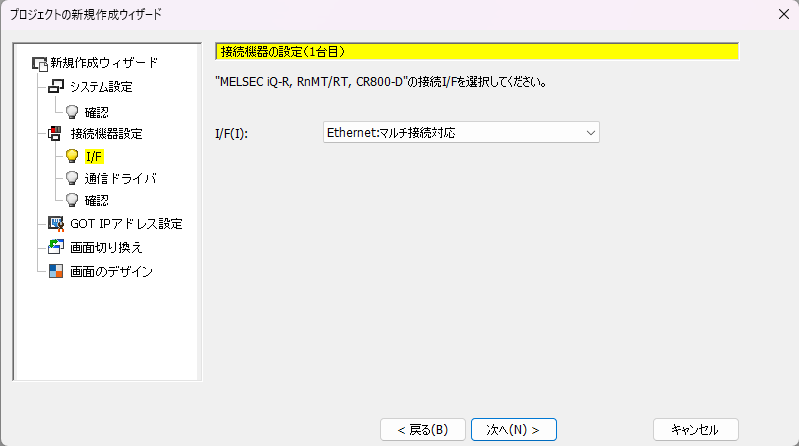

６．「接続機器の設定（１台目）のI/F」が表示されます。
項目を選択して「次へ」ボタンをクリックします。
I/F：Ethernet:マルチ接続対応

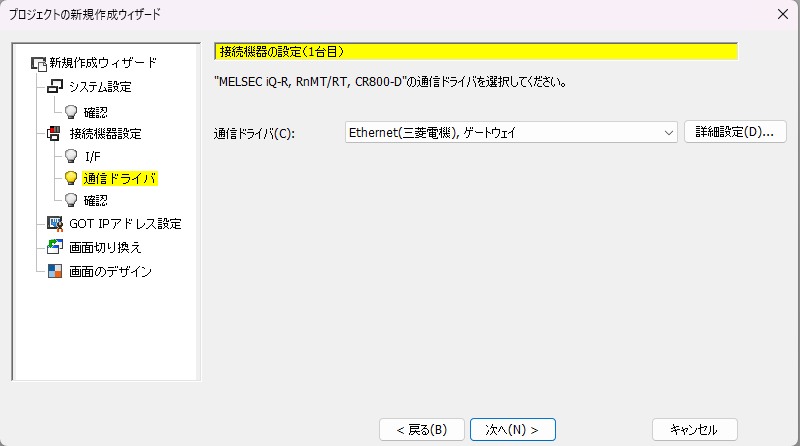

７．「接続機器の設定（１台目）の通信ドライバ」が表示されます。
項目を選択して「次へ」ボタンをクリックします。
通信ドライバ：Ethernet(三菱電機), ゲートウェイ

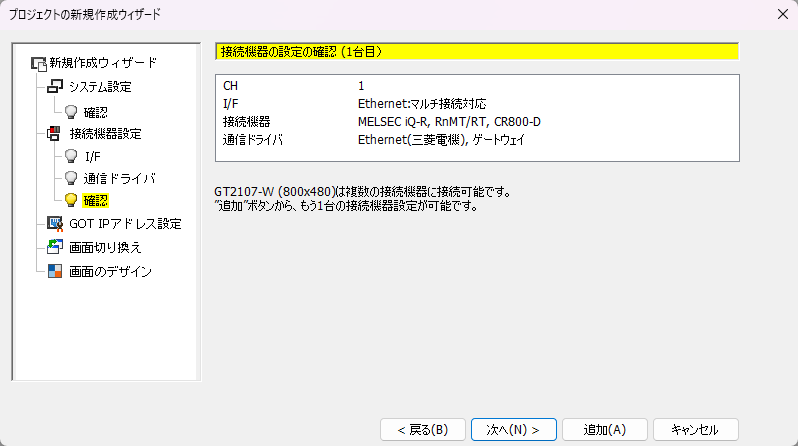

８．「接続機器の設定の確認（１台目）」が表示されます。設定内容を確認して、「次へ」ボタンをクリックします。

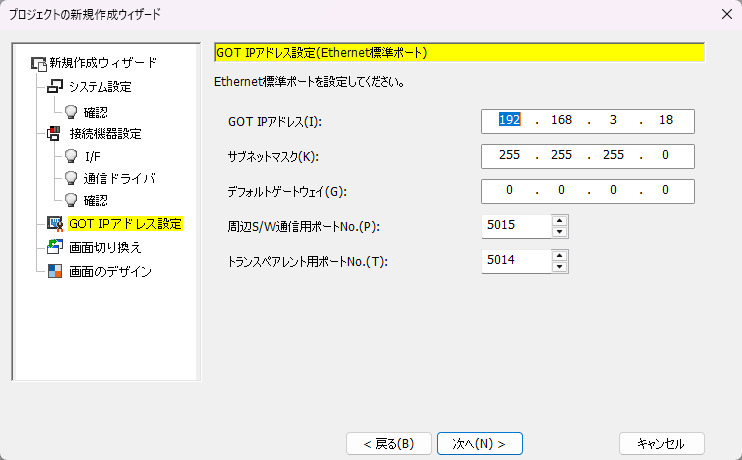

９．「GOT IPアドレス設定(Ethernet標準ポート)」が表示されます。
項目を入力して「次へ」ボタンをクリックします。
GOT IPアドレス：192.168.3.18
サブネットマスク：255.255.255.0
デフォルトゲートウェイ：0.0.0.0
周辺S/W通信用ポートNo.：5015
トランスペレント用ポートNo.：5014

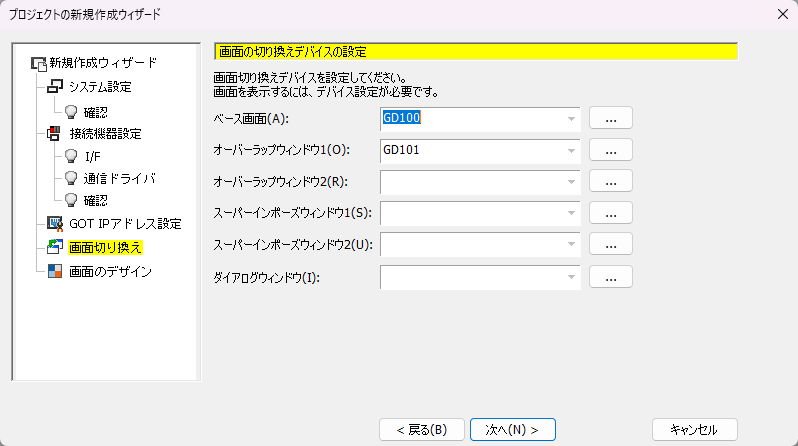

１０．「画面の切り替えデバイスの設定」が表示されます。
項目を入力して「次へ」ボタンをクリックします。
ベース画面：GD100
オーバーラップウィンドウ1：GD101

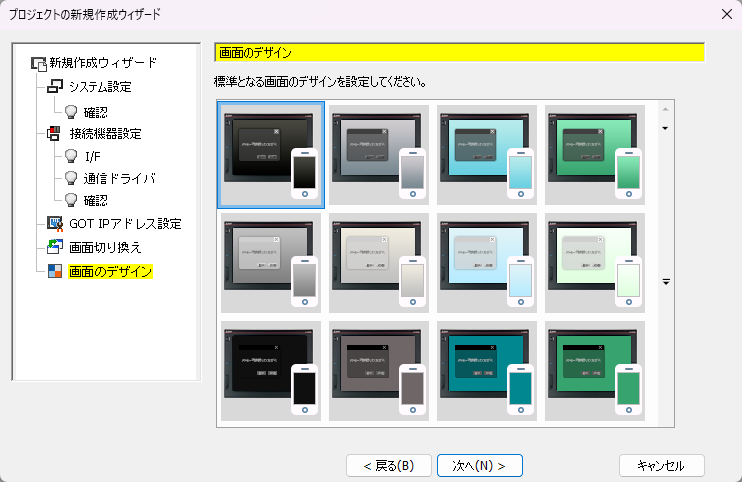

１１．「画面のデザイン」が表示されます。画面のデザインを設定します。
デザインを選択して「次へ」ボタンをクリックします。今回は「ベーシック 黒」のデザインを選択しています。

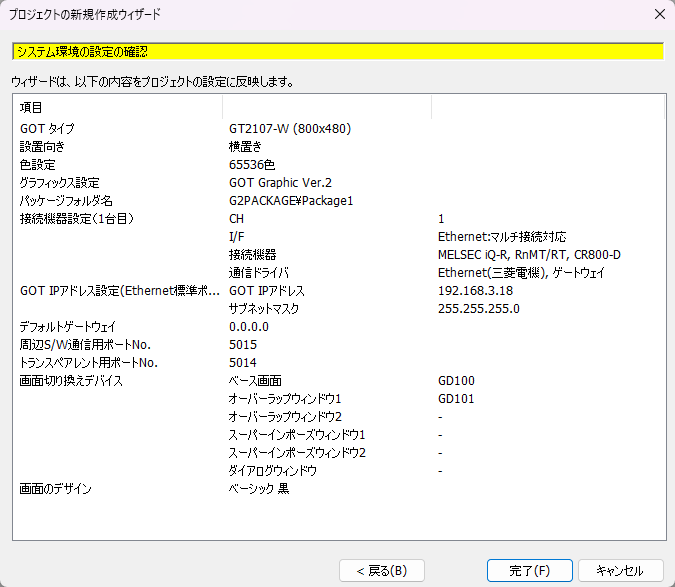

１２．「システム環境の設定の確認」が表示されます。設定内容を確認して、「完了」ボタンをクリックします。
デザインを選択して「次へ」ボタンをクリックします。今回は「ベーシック 黒」のデザインを選択しています。
１３．プロジェクトの新規作成が完了すると、画面全体が次のように表示されます。
プロジェクトの保存
１．メニューバーの「プロジェクト」から「上書き保存」をクリックします。
メニューバー以外の方法

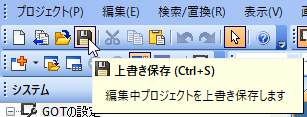

キーボード入力で「Ctrl + S」を押すか、ツールバーから選択でも同様の操作が可能です。

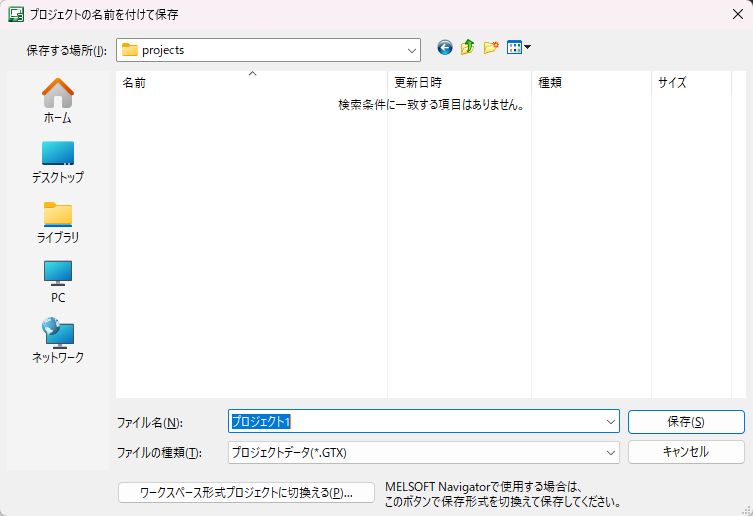

２．「プロジェクトの名前を付けて保存」が表示されます。保存する場所を選択し、ファイル名を入力して「保存」ボタンをクリックします。

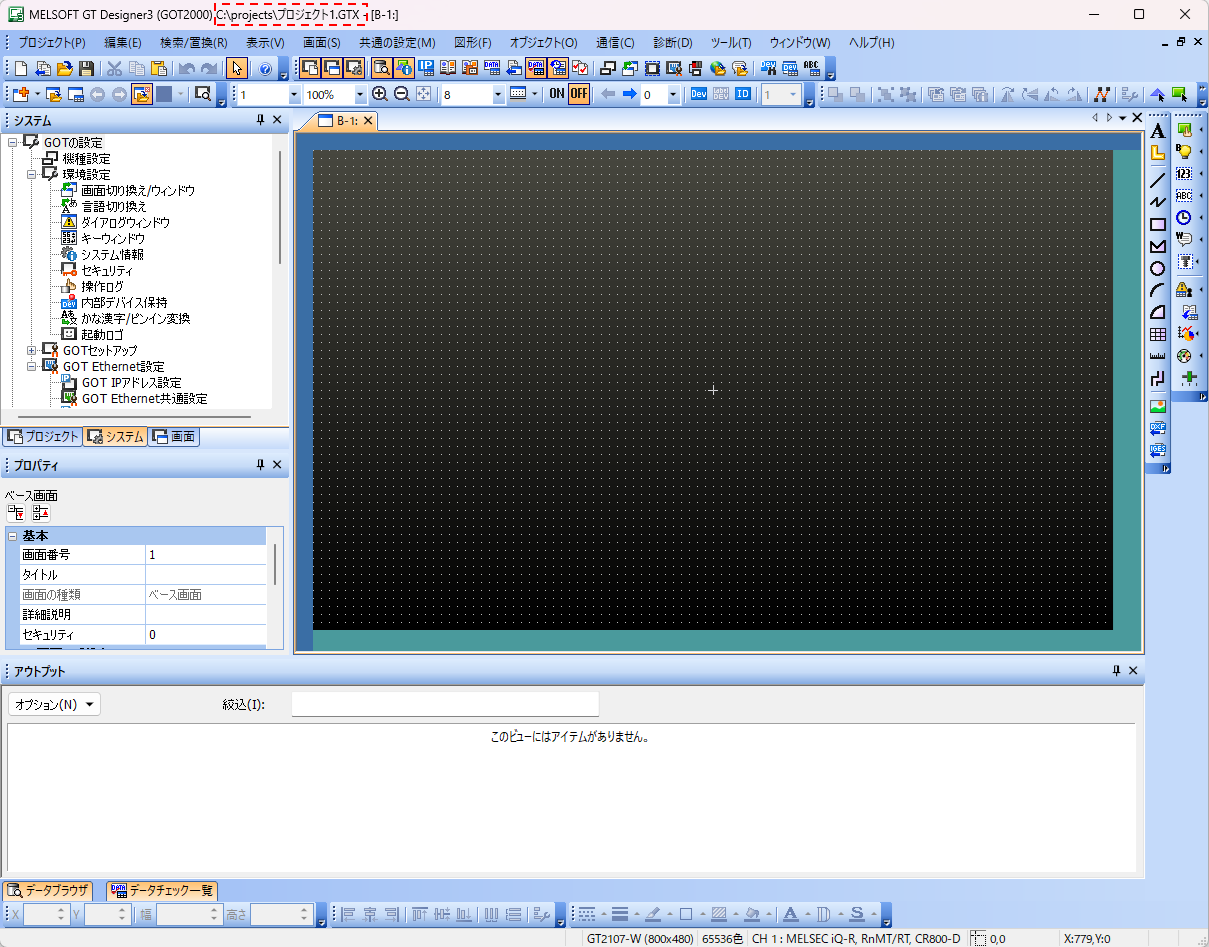

３．保存が完了すると、アプリケーションの左上部分のタイトルに保存先が表示されます。
プロジェクトを開く
１．メニューバーの「プロジェクト」から「開く」をクリックします。
メニューバー以外の方法
キーボード入力で「Ctrl + O」を押すか、ツールバーから選択でも同様の操作が可能です。

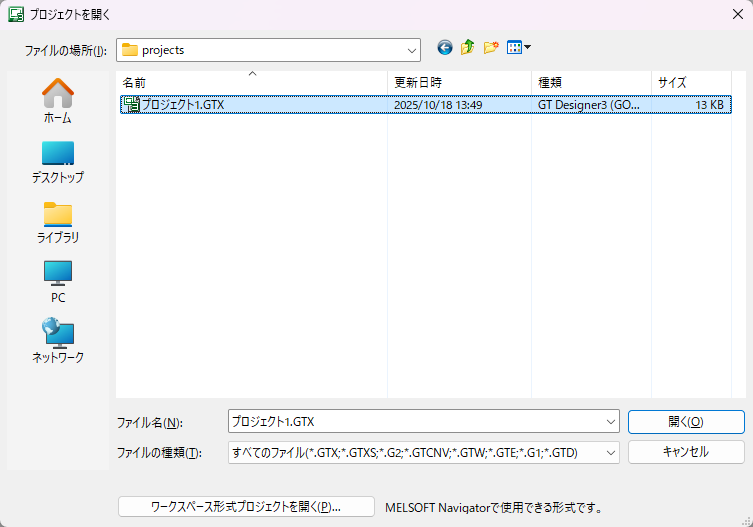

２．「開く」ダイアログが表示されます。ファイルを選択して「開く」ボタンをクリックします。

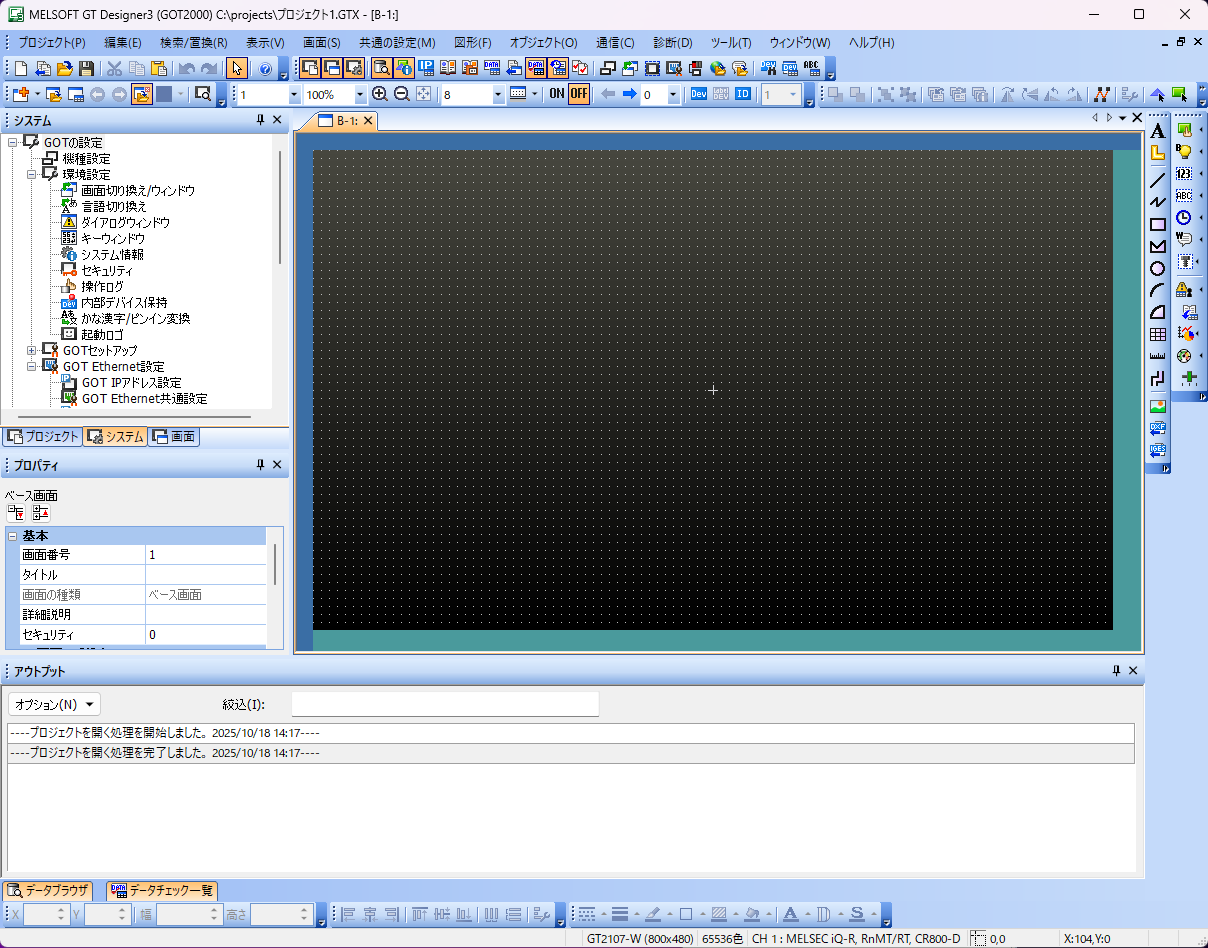

３．開かれると、プロジェクトが読み込まれます。
