GT Designer3でタッチパネル画面の作成をご説明します。
「作成する画面」

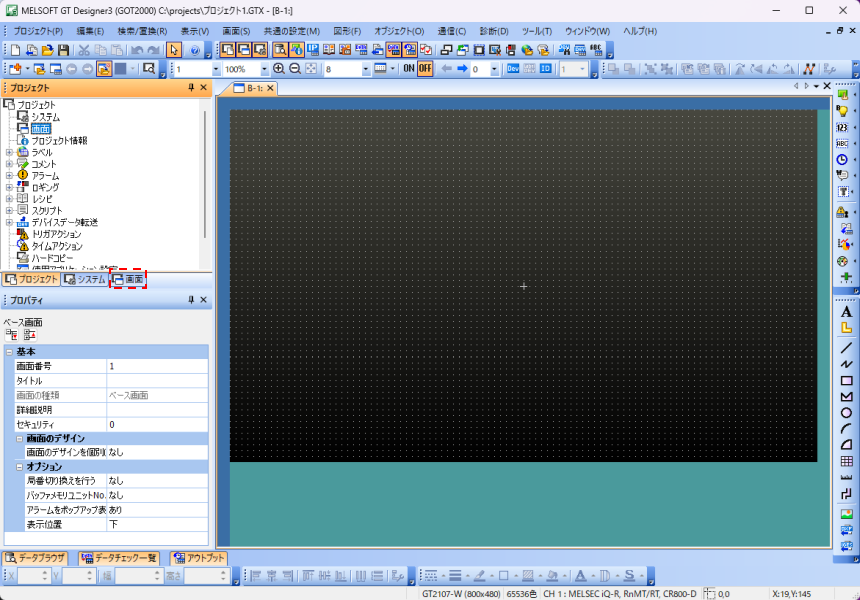

１．「画面ツリー」ウィンドウのタブを押します。

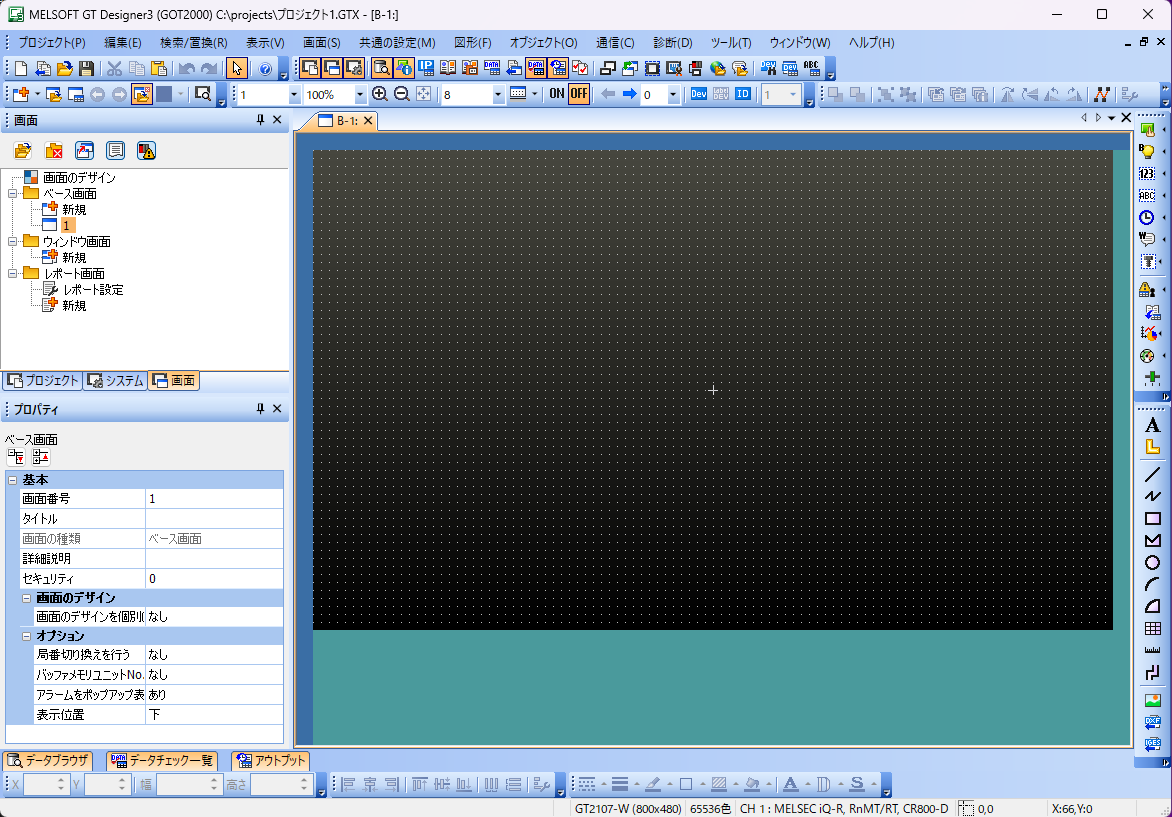

２．「画面ツリー」が表示されます。「ベース画面」の「１」をダブルクリックします。
３．ベース画面の「１」が表示されます。

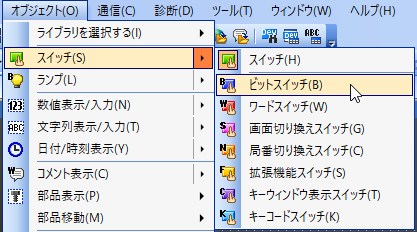

４．メニューバーの「オブジェクト」－「スイッチ」－「ビットスイッチ」をクリックします。

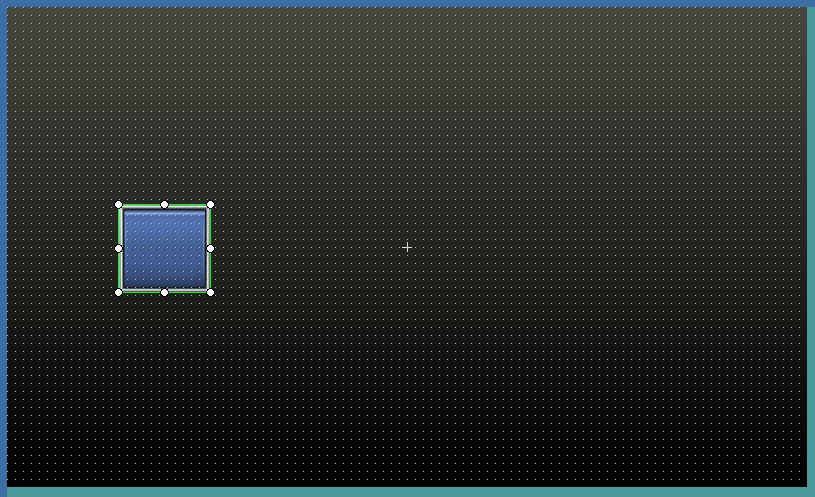

５．ベース画面「１」をクリックすると、ビットスイッチが配置されます。
ベース画面上のビットスイッチをダブルクリックします。

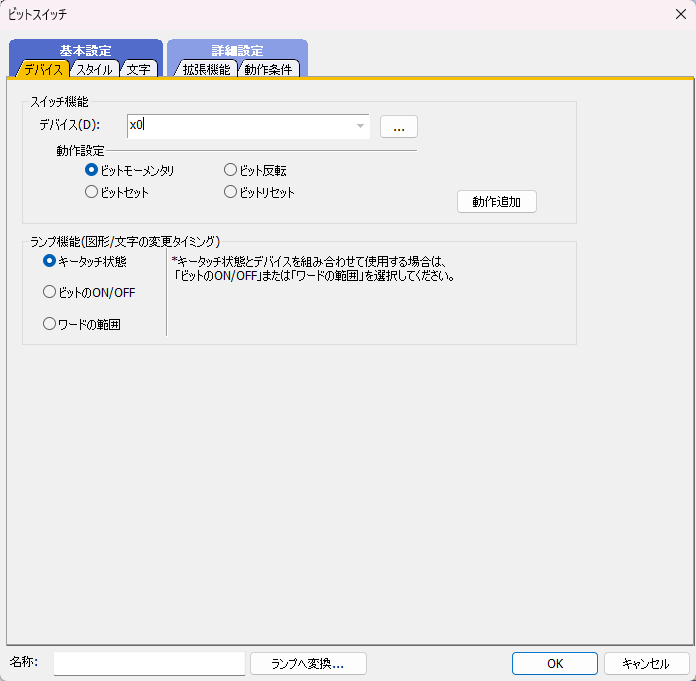

６．「ビットスイッチ」ダイアログが表示されます。デバイスに「x0」を入力します。
「文字」タブをクリックします。

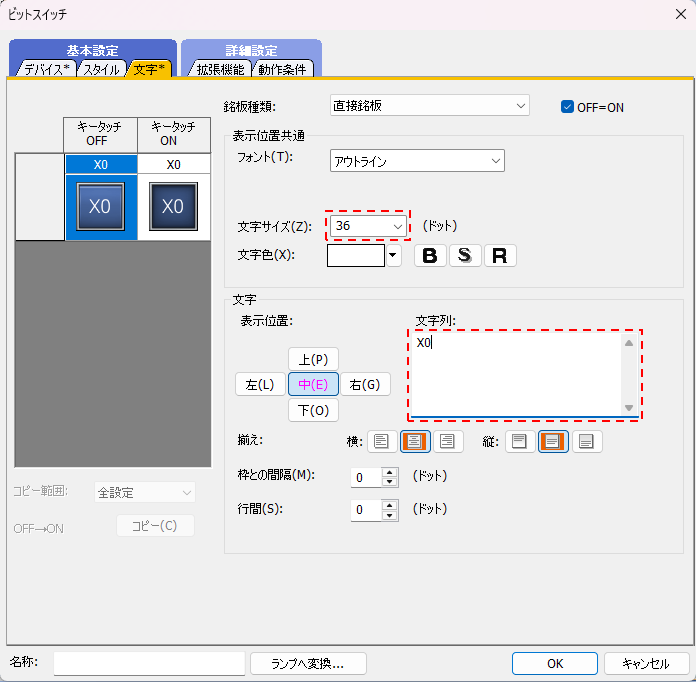

７．「文字」タブが表示されます。
項目を選択・入力して「OK」ボタンをクリックします。
文字サイズ：36
文字列：X0

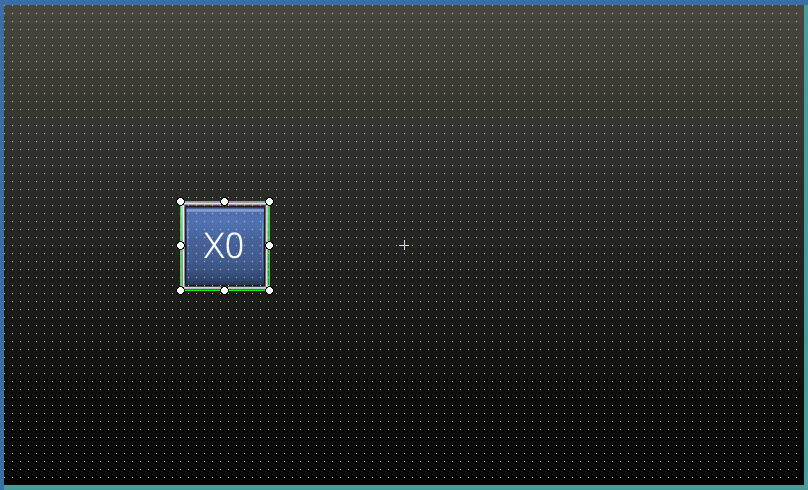

８．ベース画面「１」のスイッチに設定した文字が表示されます。

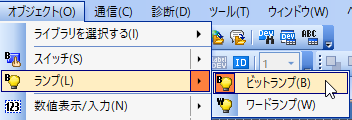

９．メニューバーの「オブジェクト」－「ランプ」－「ビットランプ」をクリックします。

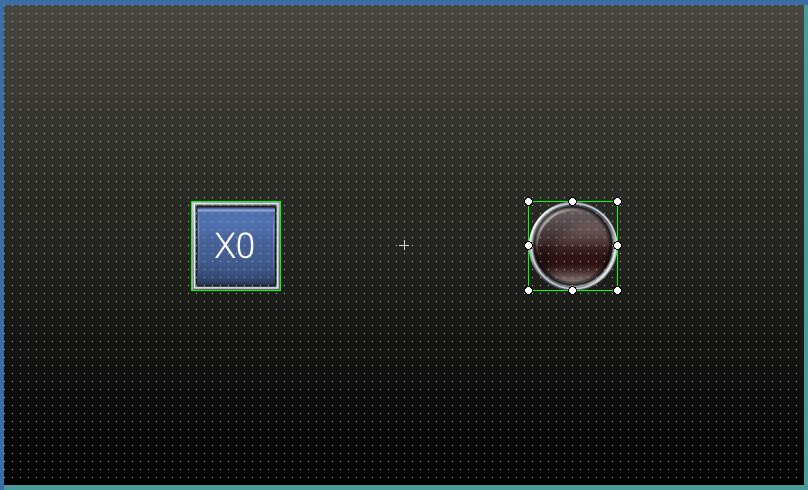

１０．ベース画面「１」をクリックすると、ビットランプが配置されます。
ベース画面上のビットランプをダブルクリックします。

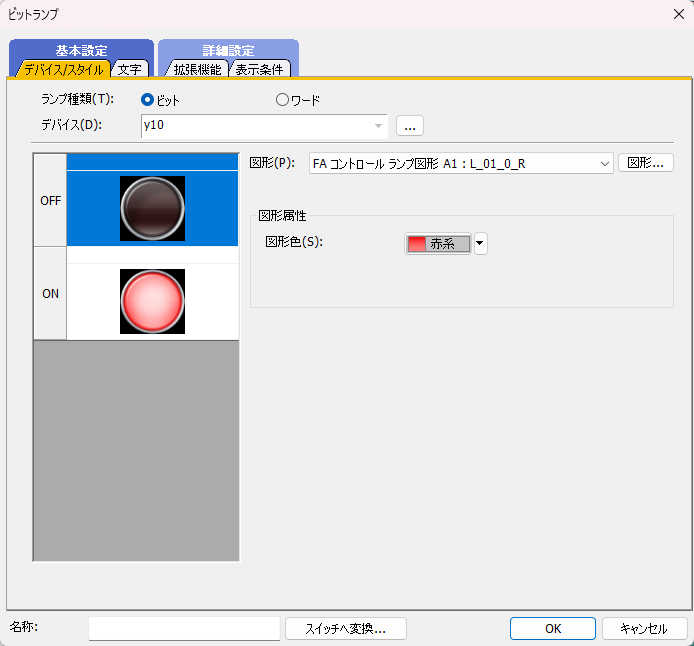

１１．「ビットランプ」ダイアログが表示されます。デバイスに「y10」を入力します。
「文字」タブをクリックします。

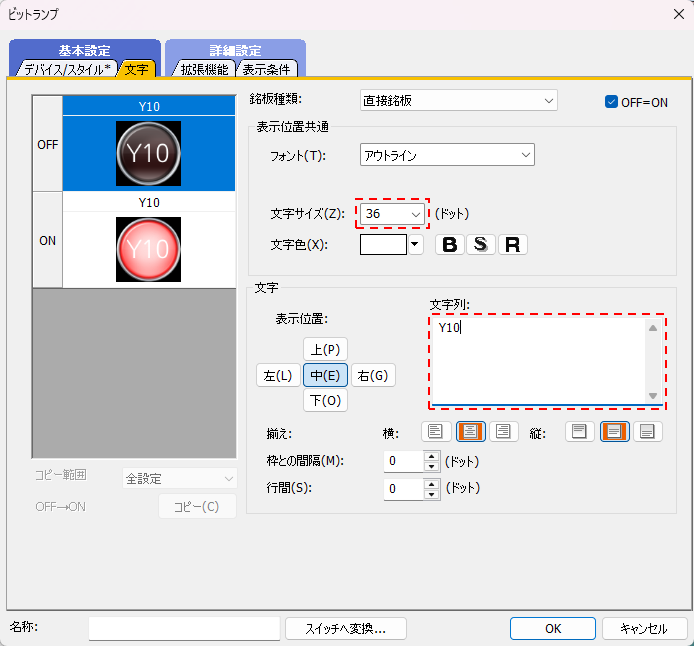

１２．「文字」タブが表示されます。
項目を選択・入力して「OK」ボタンをクリックします。
文字サイズ：36
文字列：Y10

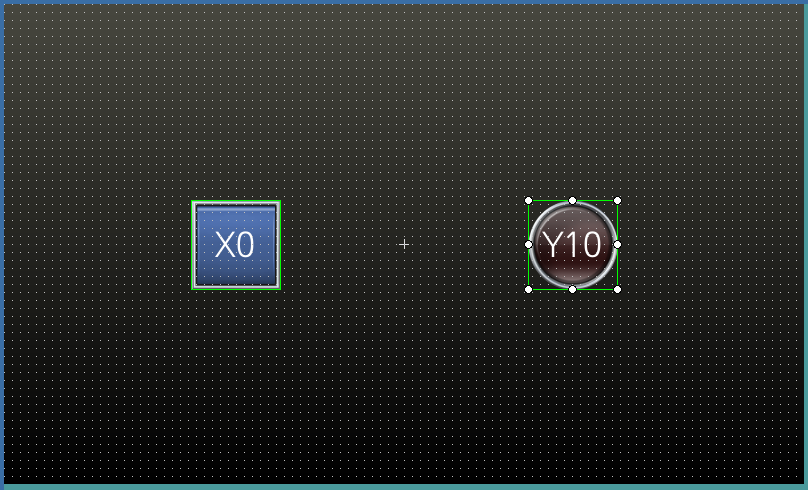

１３．ベース画面「１」のランプに設定した文字が表示されます。

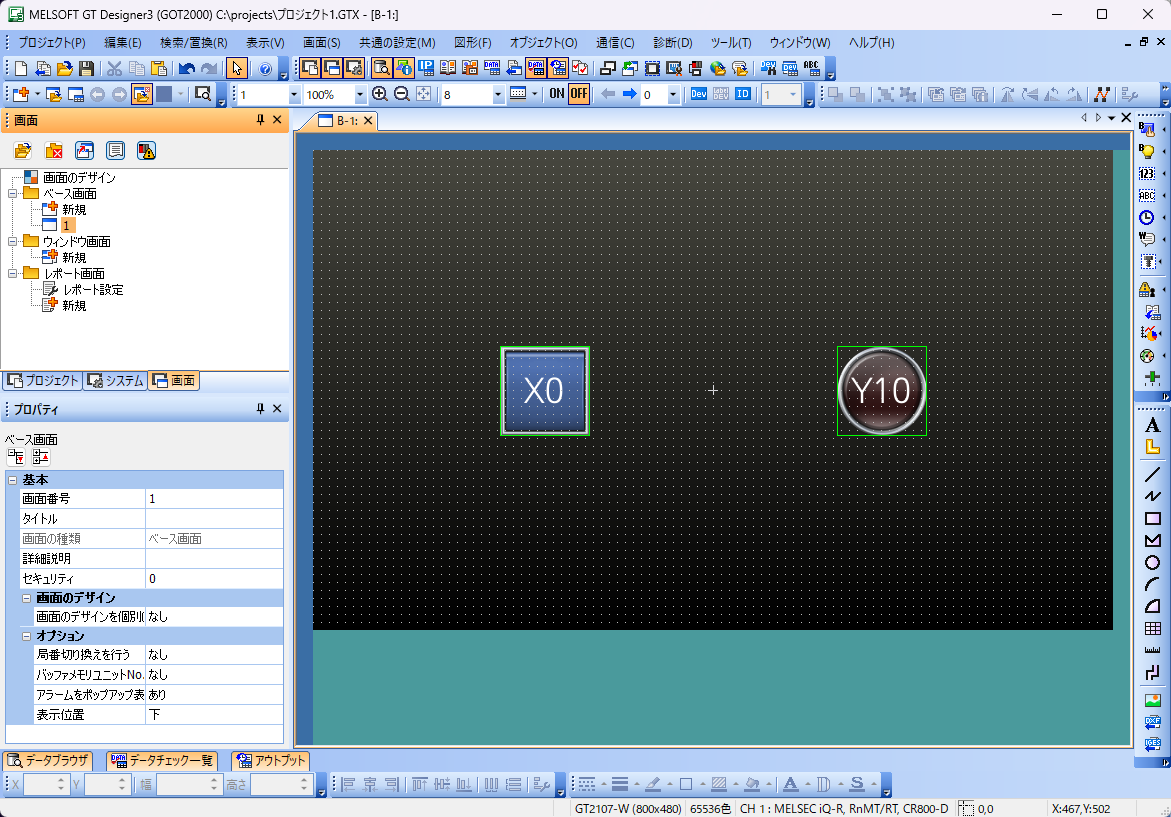

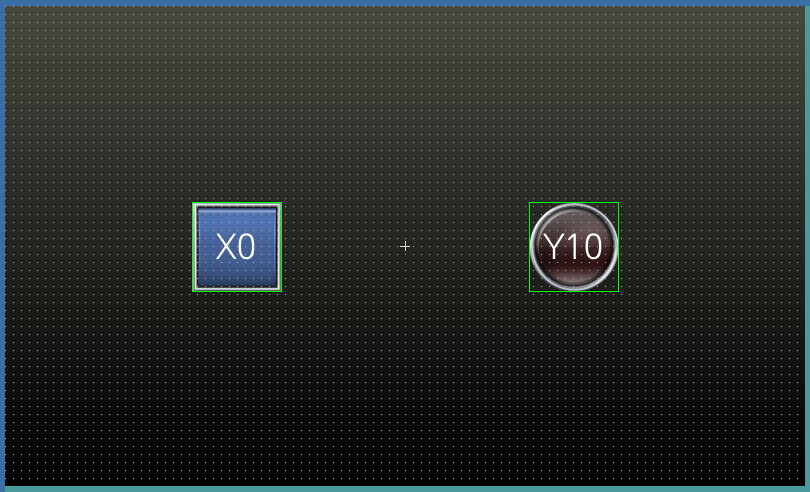

１４．これでタッチパネル画面の完成です。
