GT Designer3のシミュレーション機能を使えば、表示器の実機がなくても、タッチパネル画面を表示させて確認することができます。
GT Designer3のシミュレーションの設定と開始の使い方をご説明します。

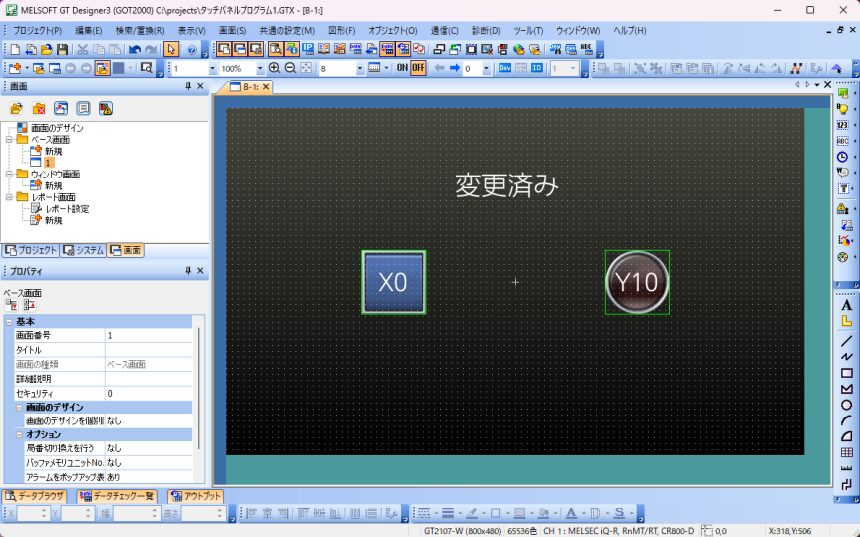

「表示する画面」
「実行するラダープログラム」
ラダープログラムを実機PLCで実行する場合、次の記事をご参考にしてください。
ラダープログラムをGX Works3のシミュレーション機能（GX Simulator3）で実行する場合、次の記事をご参考にしてください。
シミュレーション設定
１．メニューバーの「ツール」－「シミュレータ」から「設定」をクリックします。
２．「オプション」ダイアログが表示されます。
３ー１．実機PLCとパソコンをUSBケーブルで接続する場合
項目を選択して「OK」ボタンをクリックします。
接続方法：USB
機種：MELSEC iQ-R
高速モード：チェック有り
３－２．GX Works3のシミュレーション機能（GX Simulator3）に接続する場合
項目を選択して「OK」ボタンをクリックします。
接続方法：GX Simulator3
GX Simulator3設定：チェック有り
シミュレーション開始
１．メインメニューの「ツール」－「シミュレータ」から「起動」をクリックします。

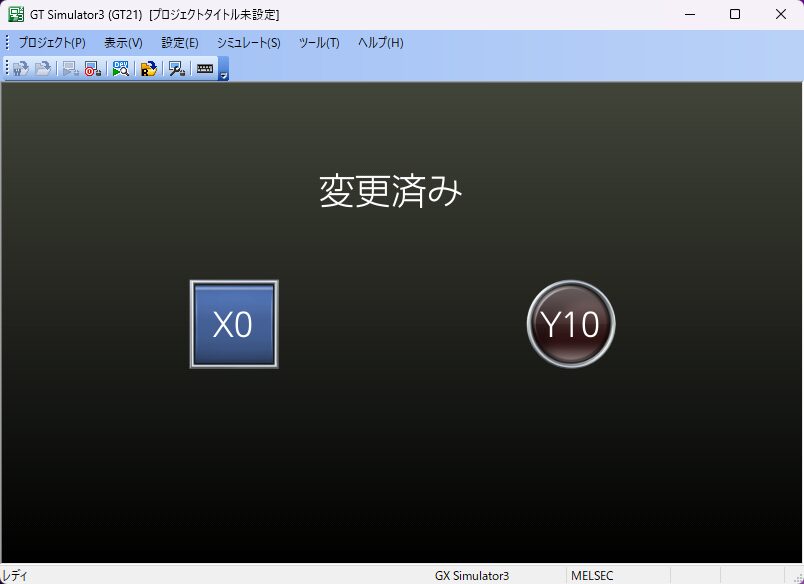

２．GT Simulator3が起動します。
３．以上でGT Designer3 GOT2000のシミュレーション機能は完了です。
実機PLC、もしくは、GX Simulator3でラダープログラムをRUN実行していると、タッチパネル画面のスイッチ（X0）を押すと、ランプ（Y10）が点灯します。
