本記事では、演習問題を通して環境センサーと連携するアプリケーションを構築します。
具体的な要求仕様に基づいた画面設計やロジックの実装に取り組みながら、実際に動作するアプリケーションの開発にチャレンジしましょう。
前の記事へ
これまでの演習で学んだ技術を活用し、環境センサーと連携するアプリケーションを作成してみましょう。
演習問題
本演習では、環境センサーから取得した各データ（温度、湿度、照度、気圧、騒音）をデータベースに保存し、画面にグラフ形式で表示するアプリケーションを作成します。
機器構成
コマンド仕様
| コマンド | 説明 |
| TEMPERATURE | 温度を取得します。 ・単位：℃ ・データ形式：数値（小数点以下2桁） ・応答例：25.34 |
| HUMIDDITY | 湿度を取得します。 ・単位：％ ・データ形式：数値（小数点以下2桁） ・応答例：37.61 |
| LIGHT | 照度を取得します。 ・単位：lx ・データ形式：整数値 ・応答例：922 |
| PRESSURE | 気圧を取得します。 ・単位：hPa ・データ形式：数値（小数点以下3桁） ・応答例：1015.723 |
| NOISE | 騒音を取得します。 ・単位：dB ・データ形式：数値（小数点以下2桁） ・応答例：60.32 |
データベース
・RDBMS：SQL Server 2022
・データベース名：環境情報DB
・テーブル名：環境計測データ
| 列名 | データ型 | 主キー | NULL許容 |
| ID | bigint | 〇 | ✕ |
| 日時 | nvarchar(10) | ✕ | |
| 温度 | decimal(5, 2) | ✕ | |
| 湿度 | decimal(5, 2) | ✕ | |
| 照度 | int | ✕ | |
| 気圧 | decimal(7, 3) | ✕ | |
| 騒音 | decimal(5, 2) | ✕ |

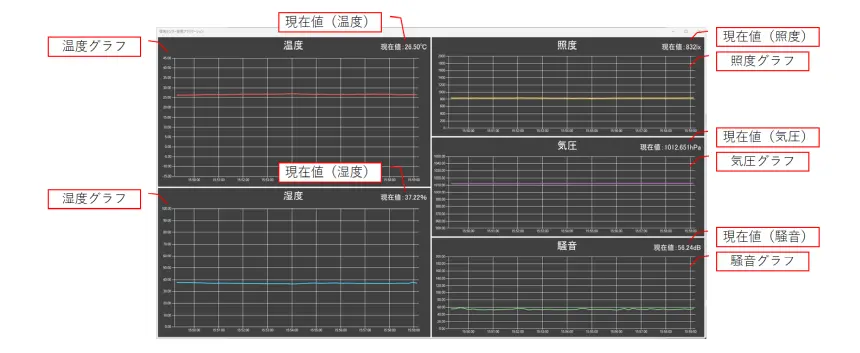

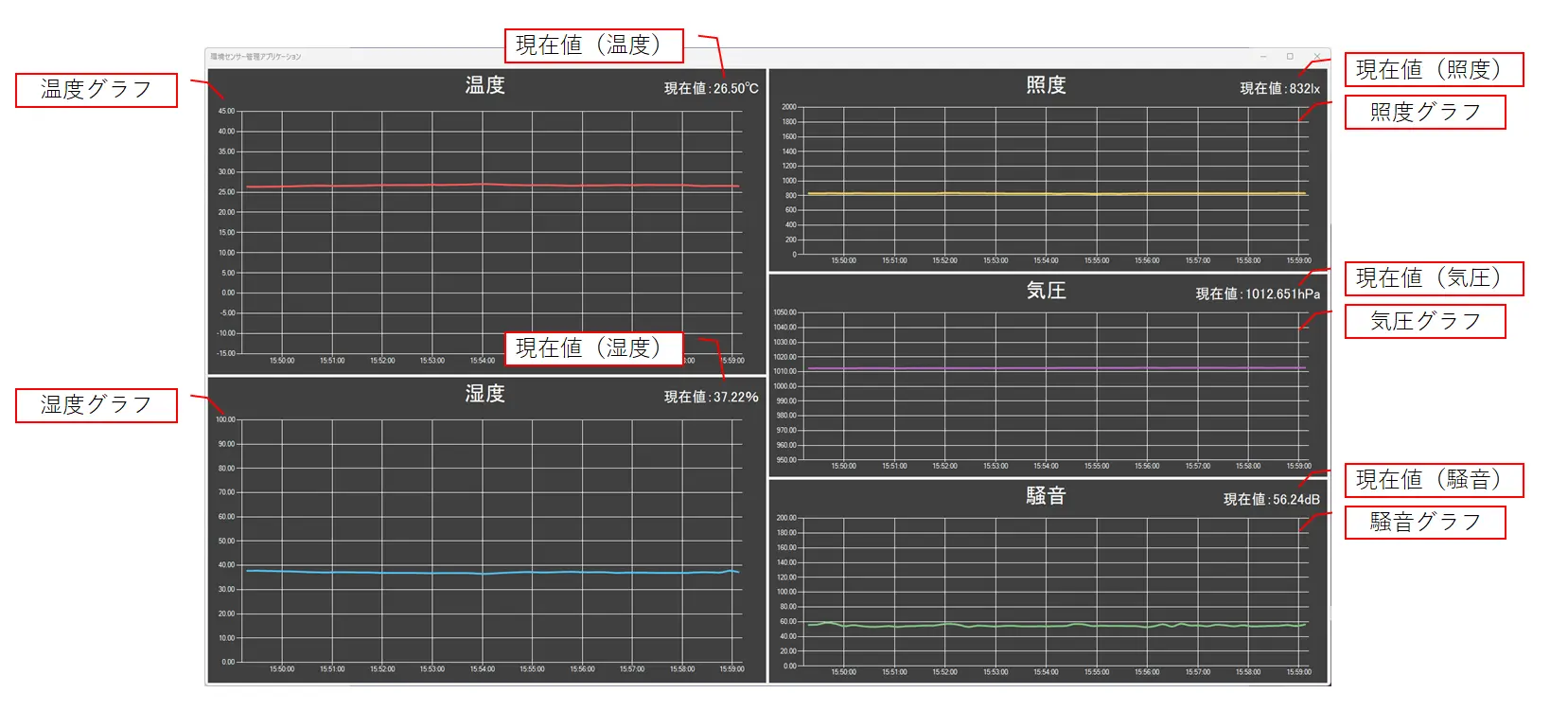

メイン画面
コントロール
| 名称 | コントロールの種類 | 備考 |
| 温度グラフ | Chart | |
| 現在値（温度） | Label | |
| 湿度グラフ | Chart | |
| 現在値（湿度） | Label | |
| 照度グラフ | Chart | |
| 現在値（照度） | Label | |
| 気圧グラフ | Chart | |
| 現在値（気圧） | Label | |
| 騒音グラフ | Chart | |
| 現在値（騒音） | Label |
要求仕様
環境データ収集機能
１. アプリケーションを起動すると、環境センサーへソケット通信で接続します。
２. 10秒周期（非同期処理）で環境センサーから各データ（温度、湿度、照度、気圧、騒音）を取得し、データベースへ自動保存します。
グラフ表示機能
１. データベースに保存されている過去10分間のデータを、グラフとしてリアルタイム表示します。
２. データベースに保存されている最新データを現在値として表示します。
