幅広い分野でのビルオートメーションやホームオートメーションで利用されるKNX機器をパソコンから制御してみました。
KNXは、住宅やビルの照明、空調、セキュリティなどを一元的に制御するための国際的なプロトコルです。
今回は、C#言語で使用できる.NETライブラリ「KNX.net」で照明の点灯と消灯を制御してみました。
XKNXのGitHub：https://github.com/lifeemotions/knx.net
NuGetのサイト：https://www.nuget.org/packages/KNX.net/

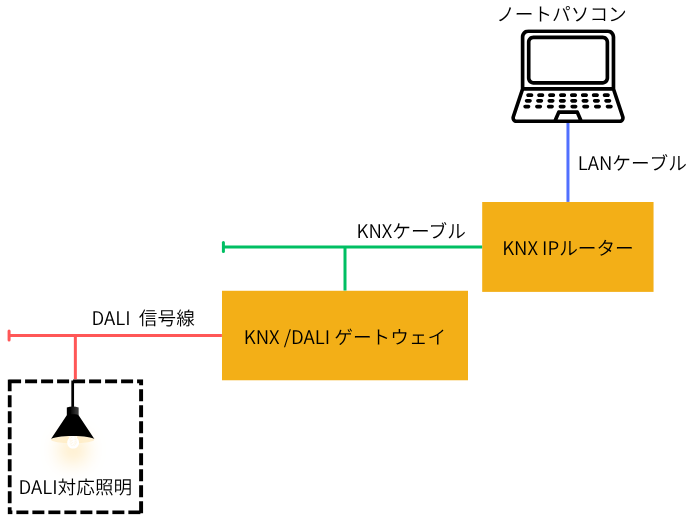

検証の構成
主な機器
「KNX IPルーター」
メーカー：MDT
型番：SCN-IP100.03
「KNX/DALIゲートウェイ」
メーカー：theben
型番：DALI-Gateway S128 KNX
検証アプリケーションの仕様

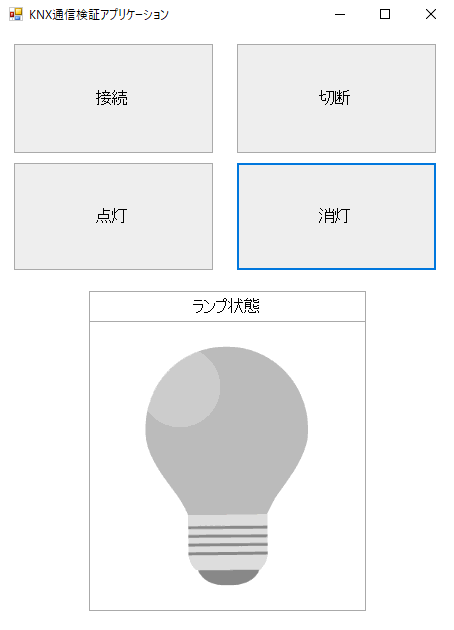

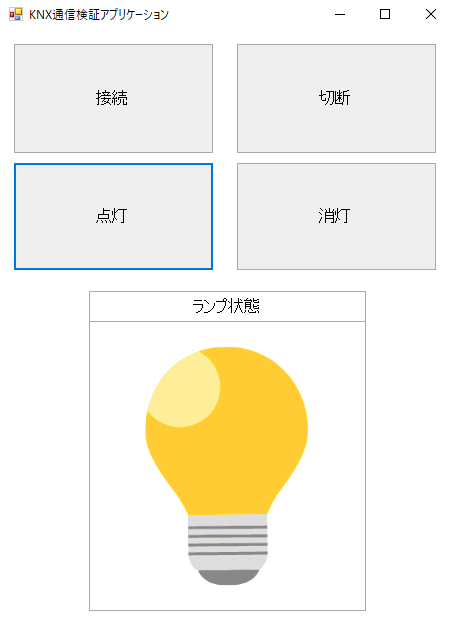

検証用に作成した画面

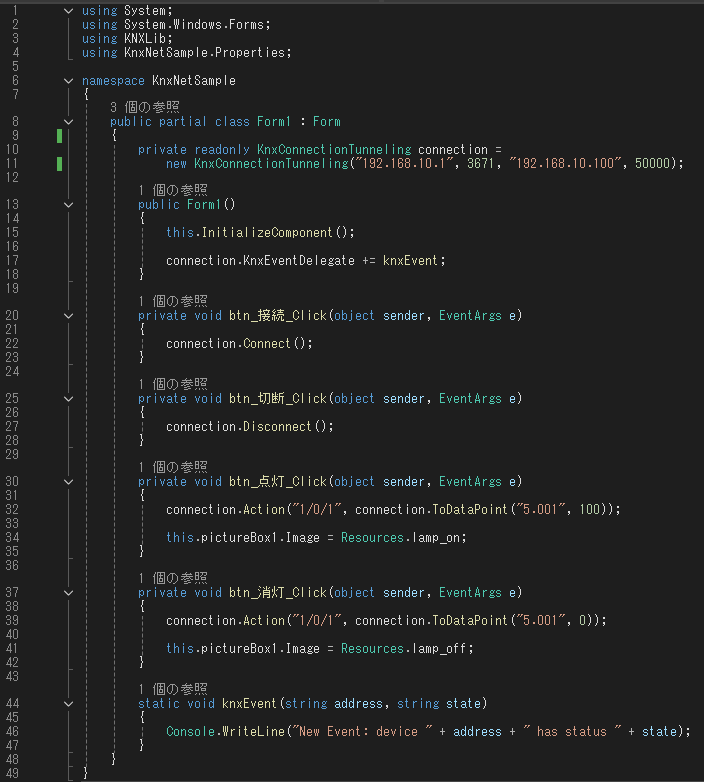

プログラムコード
「1/0/1」はグループ・アドレスで、KNX/DALIゲートウェイ内のオブジェクトに紐づいています。
「5.001」はDPT（データポイントタイプ）をパーセントに設定しています。
つまり、KNX/DALIゲートウェイに対して、０～１００％を1byte（０～２５５）の値を送信して、DALI対応照明の点灯と消灯を制御しています。
Visual Studioでプログラムを実行して、正常に点灯と消灯を確認できました。.NET Frameworkのバージョンは4.8.1です。
KNX IPルーターのIPアドレス（192.168.10.1）とポート（3671）を指定して通信しています。
KNXの通信確認

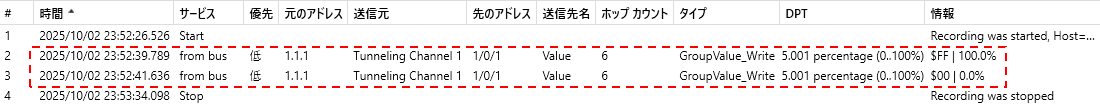

ETS6のバス・モニターでバス上に流れるテレグラムを記録すると、点灯と消灯の２つのテレグラムが確認できました。
DPT（データポイントタイプ）がパーセント（０～１００％）で、情報がFF（255）で１００％、0で０％が確認できます。
ETS6は、KNX機器の設定を行うソフトウェアです。
最後に
C#ライブラリ KNX.netによるKNX機器制御の検証をご紹介しました。
KNX機器を活用したシステムをご検討中の方の一助になれば幸いです。
