次のラダープログラムとタッチパネル画面を作成してみましょう。
演習問題１

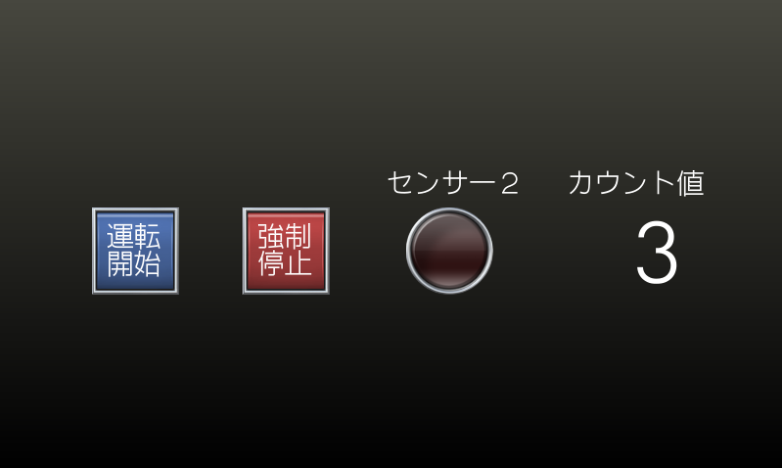

「タッチパネル画面」

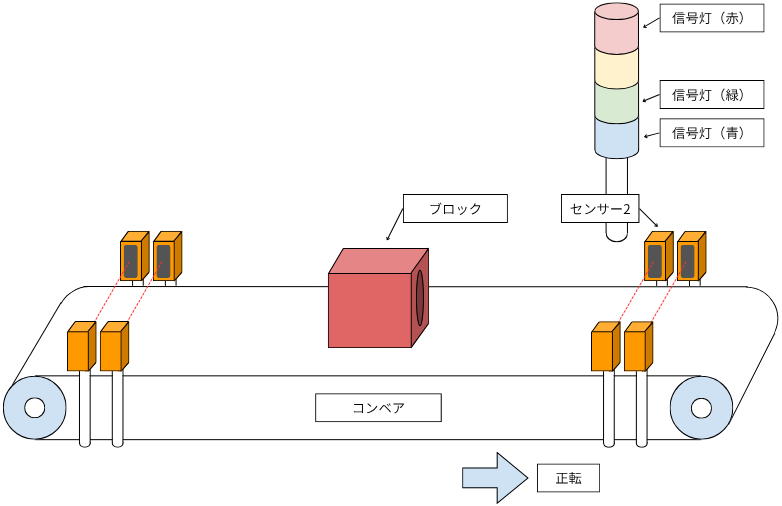

「コンベアと積層信号灯」
「入力」
| デバイス名 | 名称 | 備考 |
| X0 | 運転開始スイッチ | タッチパネル画面 |
| X3 | センサー２ | 光電センサー |
「出力」
| デバイス名 | 名称 | 備考 |
| Y10 | コンベア動作中 | タッチパネル画面 |
| Y11 | コンベア正転 | |
| Y14 | 信号灯（緑） | 積層信号灯 |
| Y15 | 信号灯（青） | 積層信号灯 |
「制御仕様」
１．初期状態はコンベアは動いていないものとします。
２．タッチパネル画面の運転開始スイッチを押すと、信号灯（青）が３秒間点灯します。
３．３秒点灯後に信号灯（青）が消灯して、信号灯（緑）が点灯し、コンベアが正転の方向に動きます。
４．ブロックがコンベアにより右に運ばれ、センサー２が検知すると、カウント値を１加算します。
５．カウント値が３回に到達すると、コンベアを停止し、信号灯（緑）を消灯します。
６．再度、タッチパネル画面の運転開始スイッチを押すと、前回のカウント値を０リセットして、はじめから開始します。
演習問題２
「タッチパネル画面」
※ 演習問題１と同じです。
「積層信号灯」
※ 演習問題１と同じです。
「入力」
| デバイス名 | 名称 | 備考 |
| X0 | 運転開始スイッチ | タッチパネル画面 |
| X1 | 強制停止スイッチ | タッチパネル画面 |
| X3 | センサー２ | 光電センサー |
「出力」
| デバイス名 | 名称 | 備考 |
| Y10 | コンベア動作中 | タッチパネル画面 |
| Y11 | コンベア正転 | |
| Y12 | 信号灯（赤） | 積層信号灯 |
| Y14 | 信号灯（緑） | 積層信号灯 |
| Y15 | 信号灯（青） | 積層信号灯 |
「要求仕様」
演習問題１に下記の強制停止の機能を追加してください。
１．初期状態は、信号灯（緑）が点灯し、コンベアが正転の方向に動いています。
２．強制停止スイッチを押すと、信号灯（緑）が消灯して、信号灯（赤）が点灯し、コンベアを停止します。
強制停止スイッチのONの立ち上がりを検知してください。
３．強制停止スイッチを離すと、信号灯（赤）が消灯します。
強制停止スイッチのONの立ち下がりを検知してください。
