この記事では、GX Works3でラダープログラムの回路作成を解説します。
GX Works3に回路を実際に入力してください。プログラミングは手を動かして、記述して、エラーに直面して、それを解決するプロセスがとても大切です。
前の記事へ
単純＆自己保持回路のラダープログラム
「X0」をONすると「Y0」がONする単純な回路と、自己保持回路のラダープログラムを作成してみます。
作成するラダープログラム
１．「F2」キーを押して、回路編集モードを「書込み」モードにします。
２．回路を入力する箇所（行１、列１）をクリックして、カーソルを移動します。
３．「F5」キーを押すと、回路入力ダイアログが表示されます。
４．回路入力ダイアログに「x0」を入力します。
５．「Enter」キーで確定すると、a接点の回路が入力されます。
６．「F7」キーを押して、回路入力ダイアログに「y10」を入力します。
７．「Enter」キーで確定すると、コイルの回路が入力されます。
８．「F5」キーを押して、回路入力ダイアログに「x1」を入力します。
９．「Enter」キーで確定すると、a接点の回路が入力されます。
１０．「F6」キーを押して、回路入力ダイアログに「x2」を入力します。
１１．「Enter」キーで確定すると、b接点の回路が入力されます。
１２．「F7」キーを押して、回路入力ダイアログに「y11」を入力します。
１３．「Enter」キーで確定すると、コイルの回路が入力されます。
１４．「Shift＋F5」キーを押して、回路入力ダイアログに「y11」を入力します。
１５．「Enter」キーで確定すると、a接点ORの回路が入力されます。
これで回路入力は完了です。
１６．「F4」キーを押して、回路を変換します。
グレー表示が消えて、回路の変換が完了します。
エラー発生時は、回路作成不良部にカーソルが移動するので回路を修正してください。
これで回路作成は完了です。
作成済みのラダープログラムは下記からダウンロード可能です。
タイマーのラダープログラム
タイマーを使用するラダープログラムを作成してみます。
作成するラダープログラム
１．次のように、「X0」のa接点を入力します。
入力の仕方がわからない場合は、ラダープログラム１の作成方法の１～５をご参照ください。

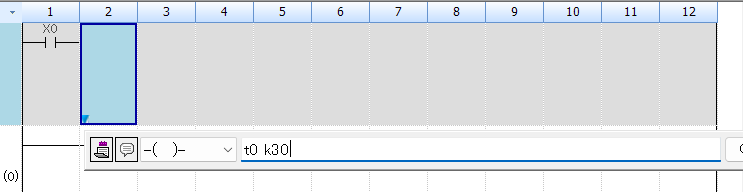

２．「F7」キーを押して、回路入力ダイアログに「t0 k30」を入力します。

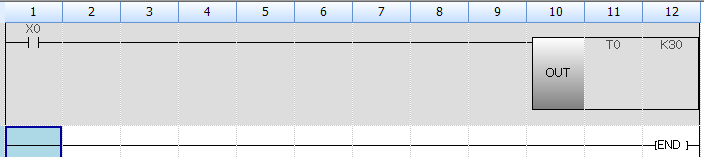

３．「Enter」キーで確定すると、コイルが入力されます。

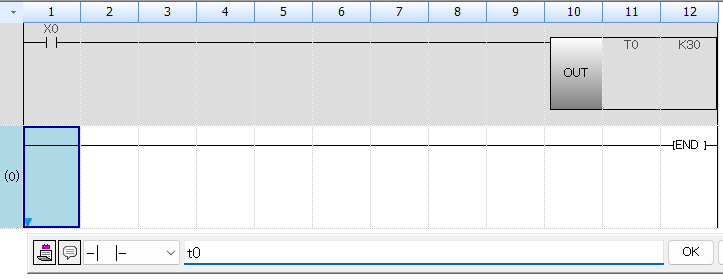

４．「F5」キーを押して、回路入力ダイアログに「t0」を入力します。

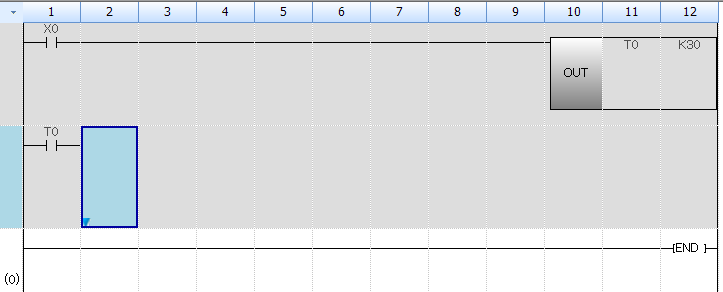

５．「Enter」キーで確定すると、「T0」のa接点が入力されます。

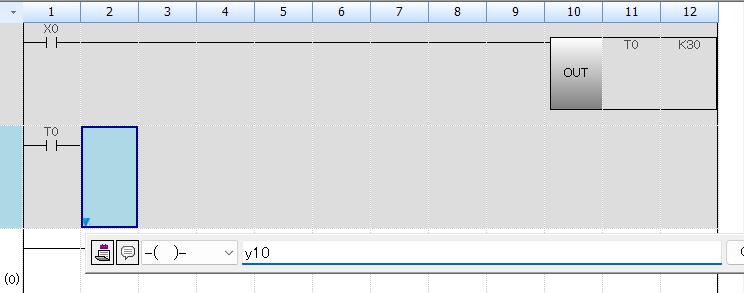

６．「F7」キーを押して、回路入力ダイアログに「y10」を入力します。

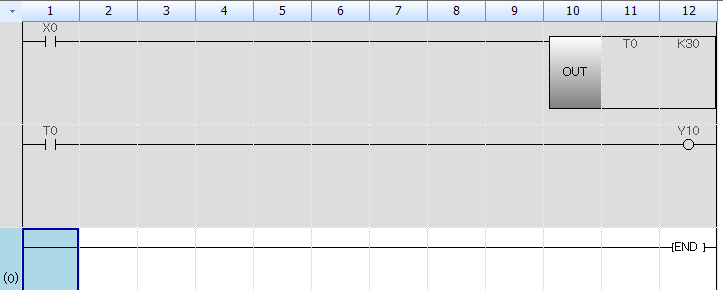

７．「Enter」キーで確定すると、コイルが入力されます。
これで回路入力は完了です。
より詳しく知りたい方へ
ラダープログラムのタイマ（T）について、より詳しく知りたい方は次のページをご参照ください。

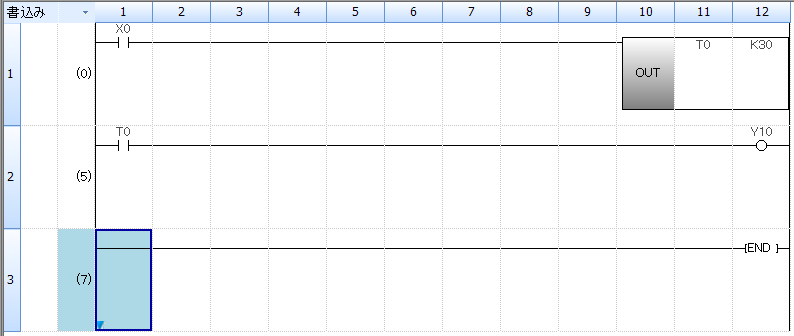

８．「F4」キーを押して、回路を変換します。
グレー表示が消えて、回路の変換が完了します。
これで回路作成は完了です。
カウンタのラダープログラム
カウンタを使用するラダープログラムを作成してみます。
作成するラダープログラム
１．次のように、「X0」のa接点を入力します。
入力の仕方がわからない場合は、ラダープログラム１の作成方法の１～５をご参照ください。

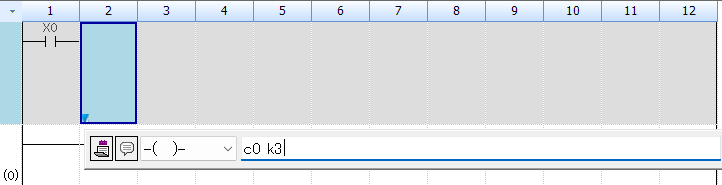

２．「F7」キーを押して、回路入力ダイアログに「c0 k3」を入力します。

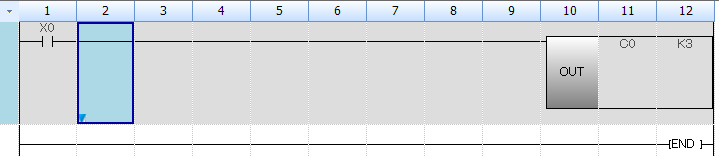

３．「Enter」キーで確定すると、コイルが入力されます。
４．「F5」キーを押して、回路入力ダイアログに「c0」を入力します。
５．「Enter」キーで確定すると、「C0」のa接点が入力されます。

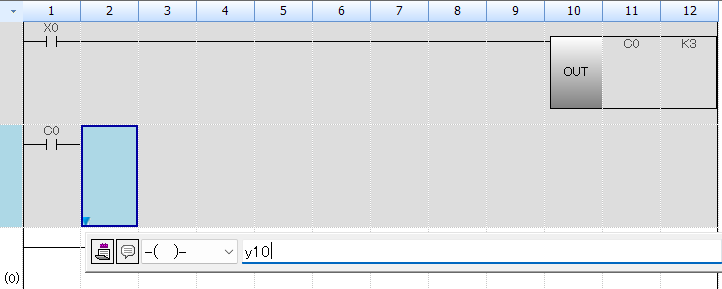

６．「F7」キーを押して、回路入力ダイアログに「y10」を入力します。

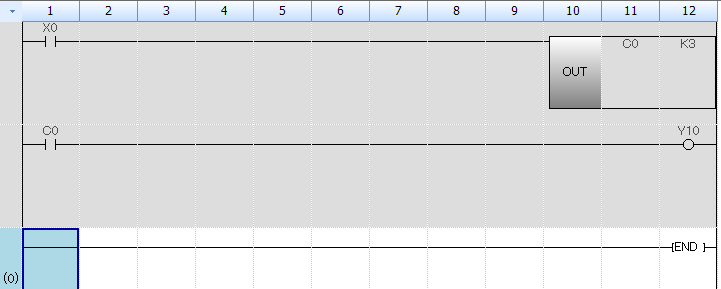

７．「Enter」キーで確定すると、コイルが入力されます。
これで回路入力は完了です。

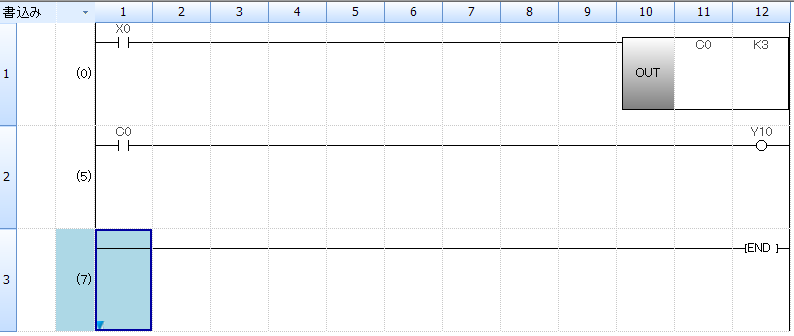

８．「F4」キーを押して、回路を変換します。
グレー表示が消えて、回路の変換が完了します。
これで回路作成は完了です。
