この記事では、GX Works3でラダープログラムの回路作成を解説します。
「作成するラダープログラム」

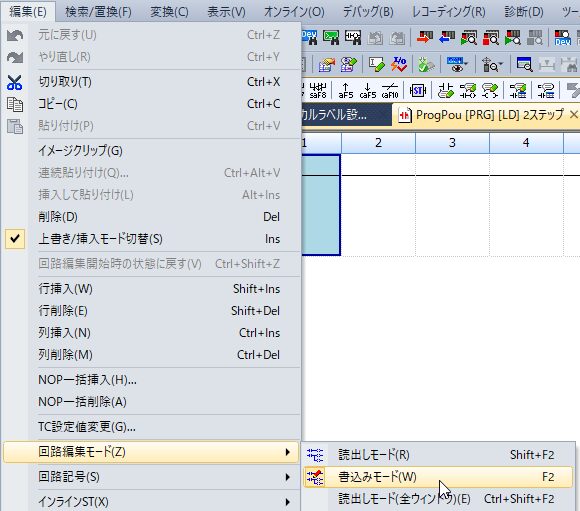

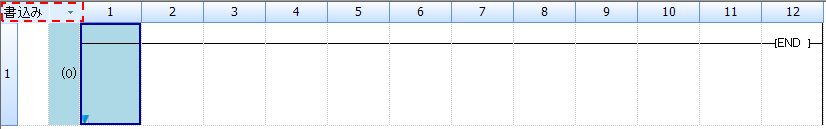

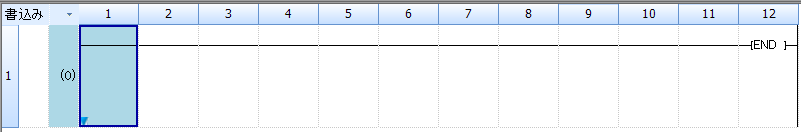

１．「F2」キーを押して、回路編集モードを「書込み」モードにします。

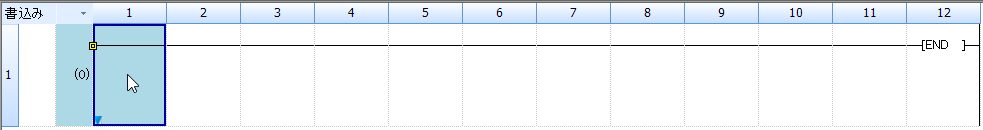

２．回路を入力する箇所（行１、列１）をクリックして、カーソルを移動します。

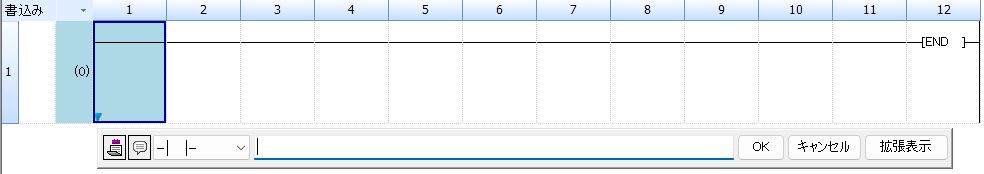

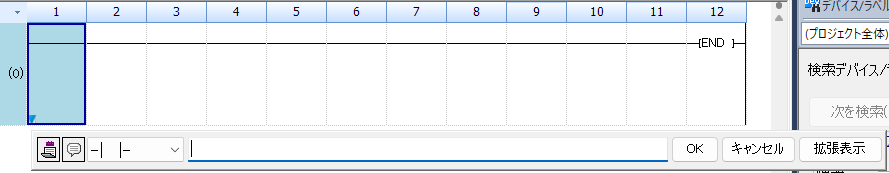

３．「F5」キーを押すと、回路入力ダイアログが表示されます。

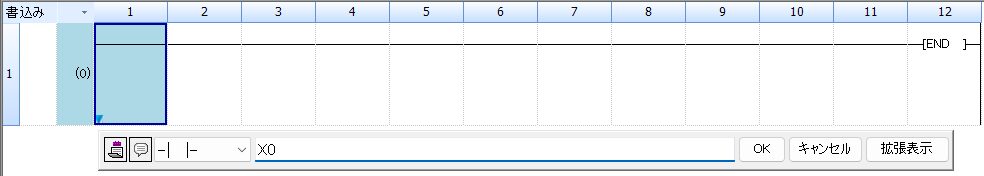

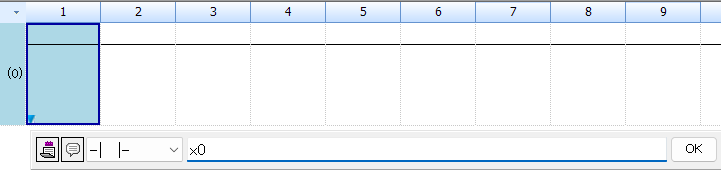

４．回路入力ダイアログに「x0」を入力します。

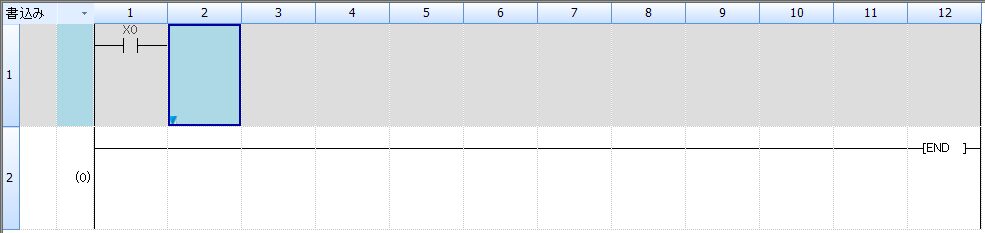

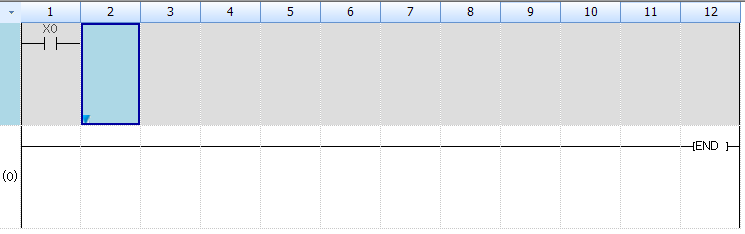

５．「Enter」キーで確定すると、a接点の回路が入力されます。

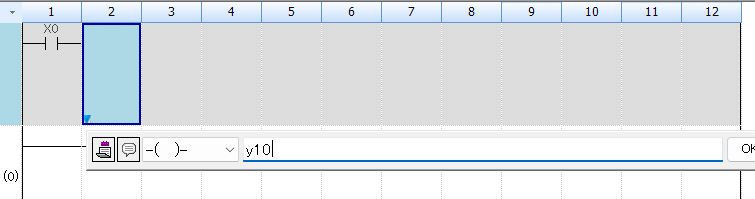

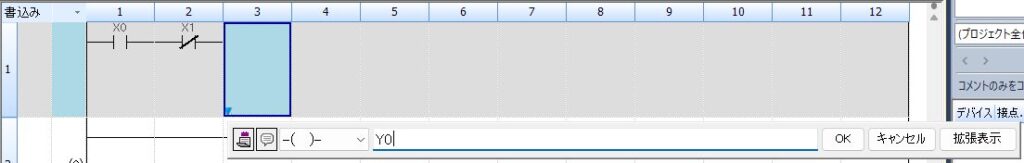

６．「F7」キーを押して、回路入力ダイアログに「y10」を入力します。

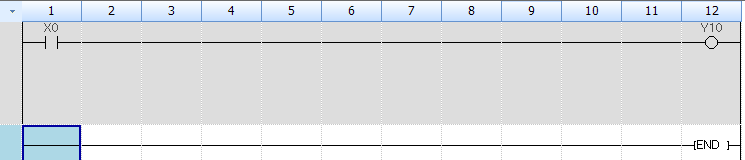

７．「Enter」キーで確定すると、コイルの回路が入力されます。

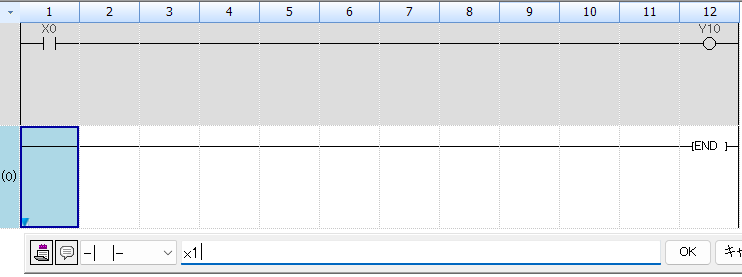

８．「F5」キーを押して、回路入力ダイアログに「x1」を入力します。

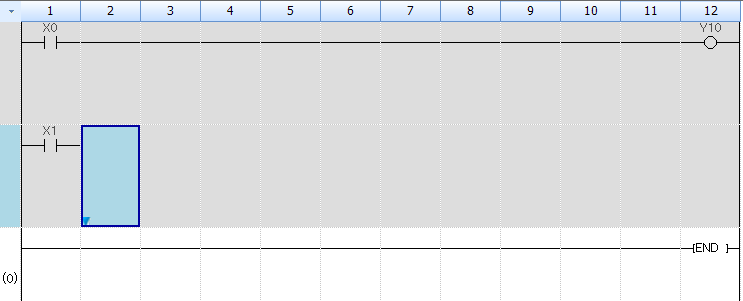

９．「Enter」キーで確定すると、a接点の回路が入力されます。

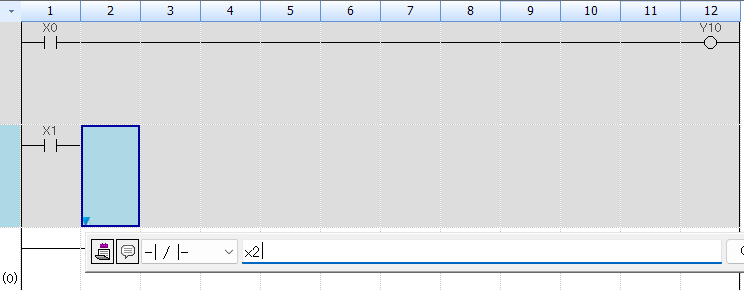

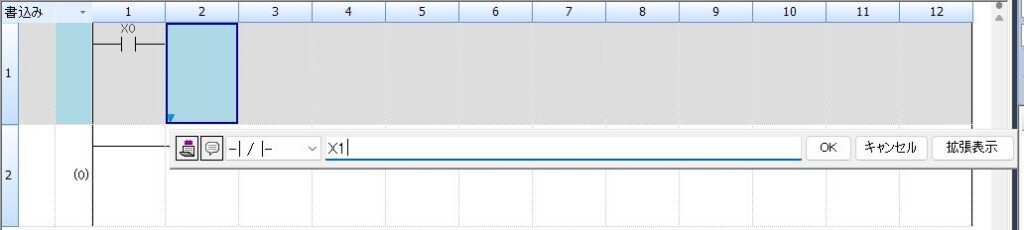

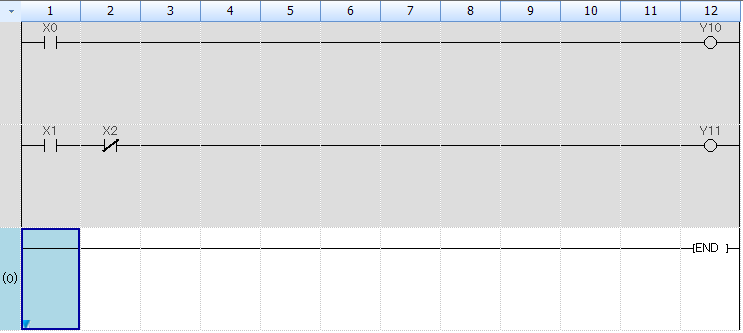

１０．「F6」キーを押して、回路入力ダイアログに「x2」を入力します。

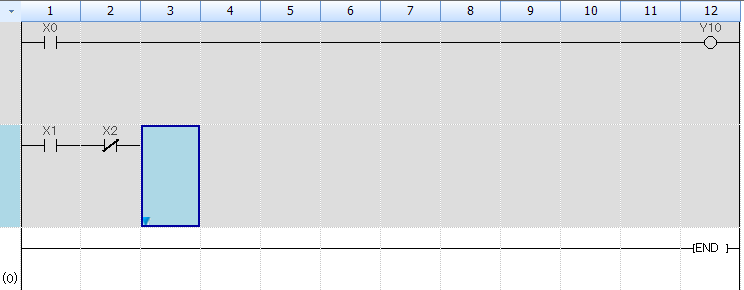

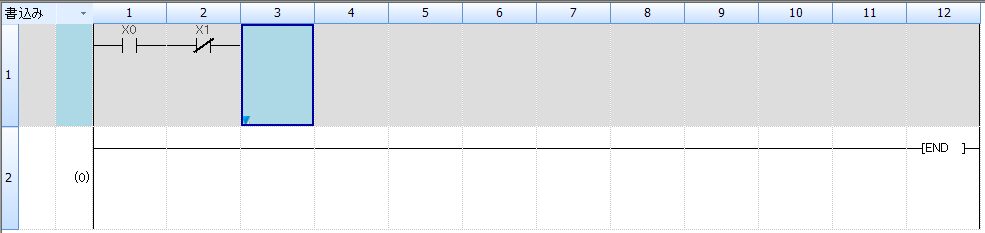

１１．「Enter」キーで確定すると、b接点の回路が入力されます。

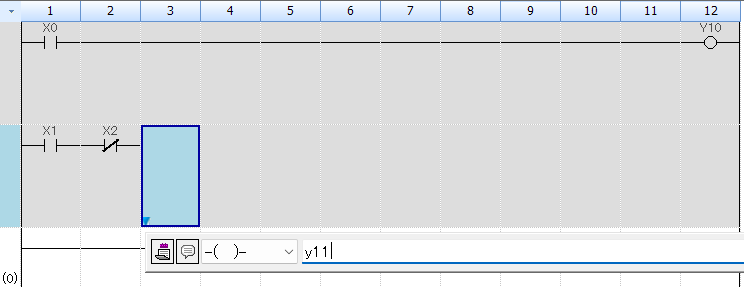

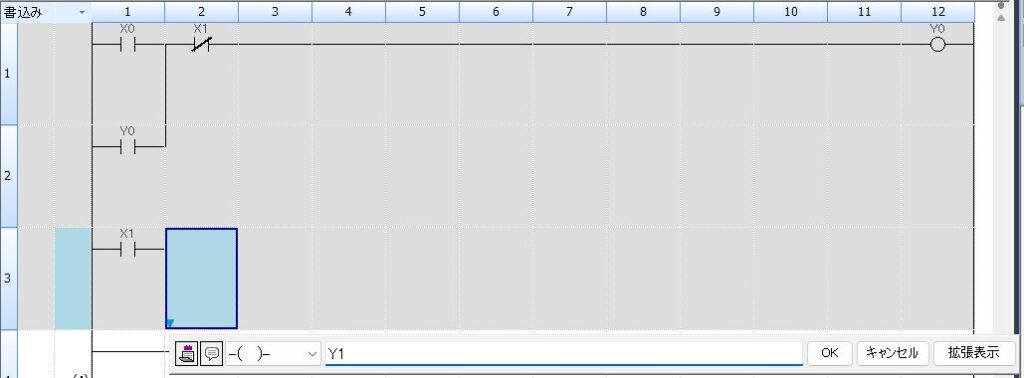

１２．「F7」キーを押して、回路入力ダイアログに「y11」を入力します。

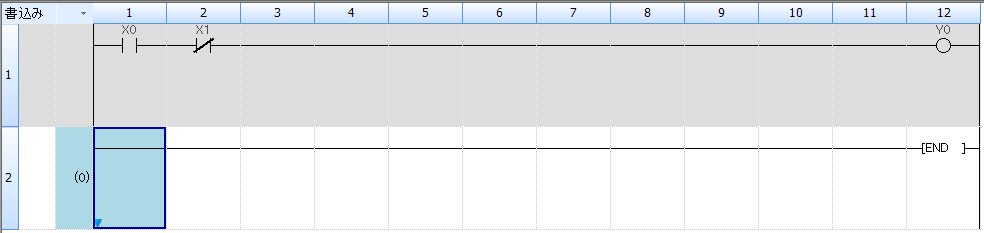

１３．「Enter」キーで確定すると、コイルの回路が入力されます。

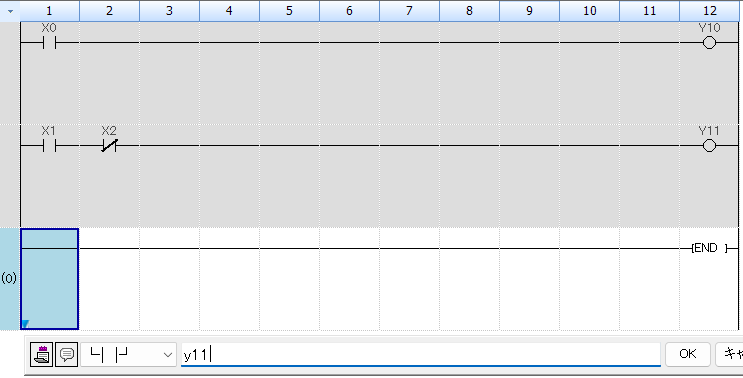

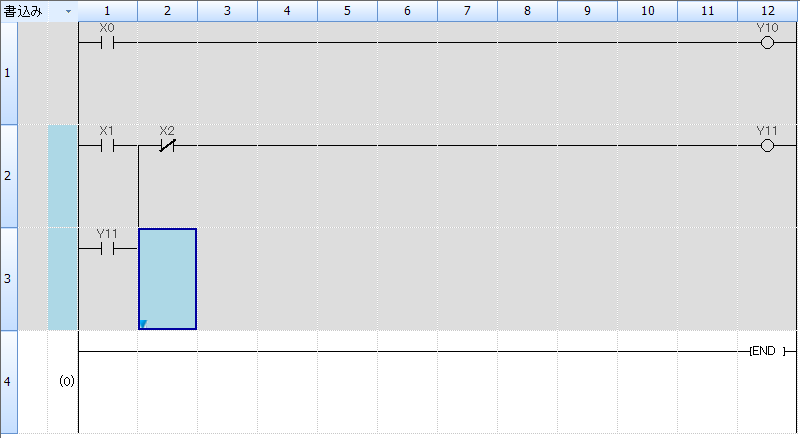

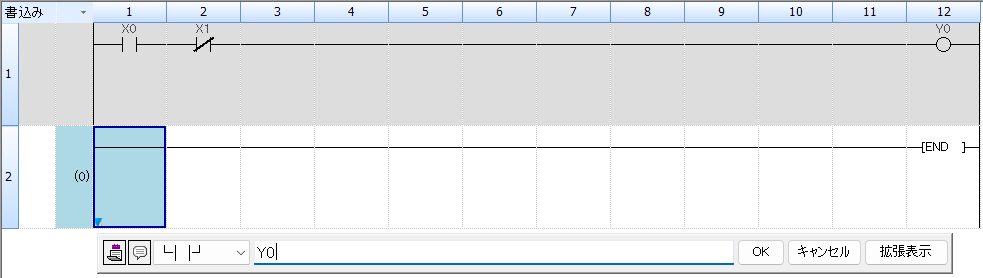

１４．「Shift＋F5」キーを押して、回路入力ダイアログに「y11」を入力します。

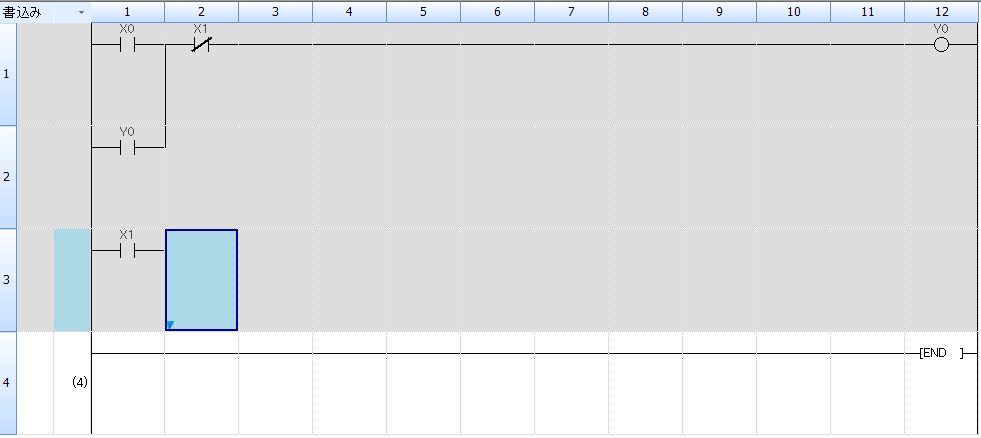

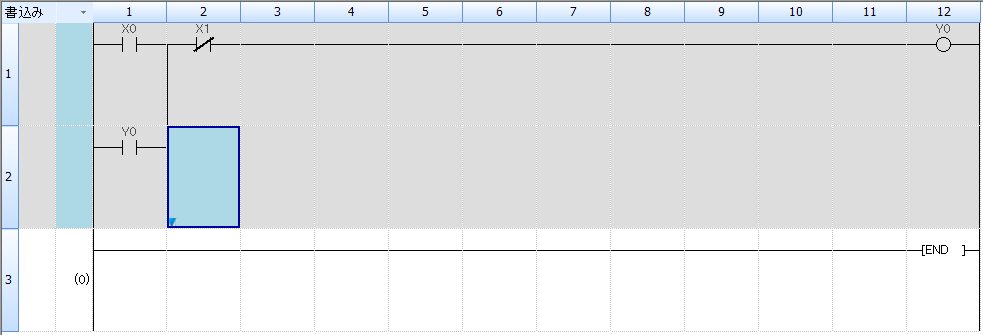

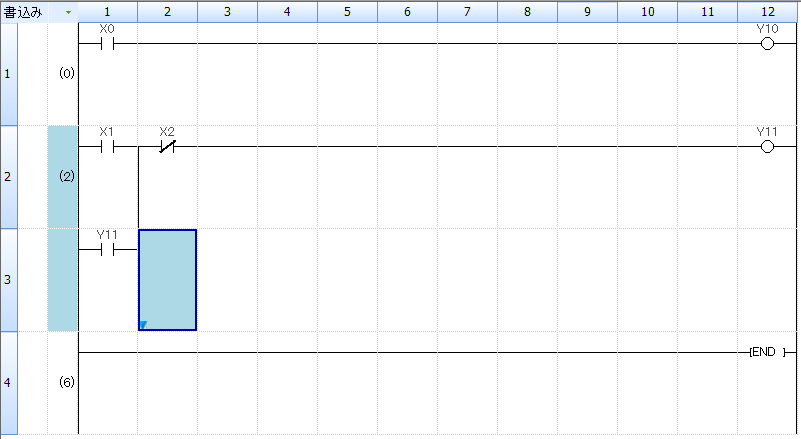

１５．「Enter」キーで確定すると、a接点ORの回路が入力されます。
これで回路入力は完了です。
１６．「F4」キーを押して、回路を変換します。
グレー表示が消えて、回路の変換が完了します。
エラー発生時は、回路作成不良部にカーソルが移動するので回路を修正してください。
これで回路作成は完了です。
