接続先設定
１．PLC（シーケンサ）とパソコンをUSBケーブルで接続します。
USBケーブルは「mini USB Type-B」－「USB Type-A」ケーブルを使用して、「mini USB Type-B」をPLC（シーケンサ）のCPUユニットに接続します。
２．「接続先」ウィンドウの「現在の接続先設定」をダブルクリックします。
「接続先」ウィンドウ以外の方法

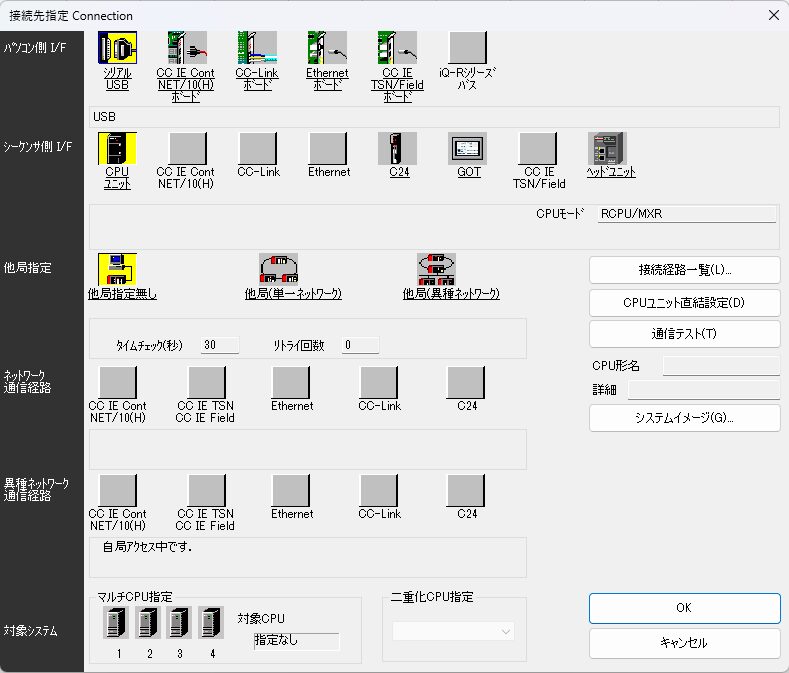

３．「接続先指定」ダイアログが表示されます。
下記の項目が選択されている事を確認します。
パソコン側 I/F：シリアル USB
シーケンサ側 I/F：CPUユニット
他局指定：他局指定無し
プロジェクトの新規作成時は、USB接続が標準で選択されています。
４．「通信テスト」ボタンをクリックして、シーケンサとの通信を確認します。
５．「OK」ボタンをクリックして、設定内容を確定します。
機種の確認と変更

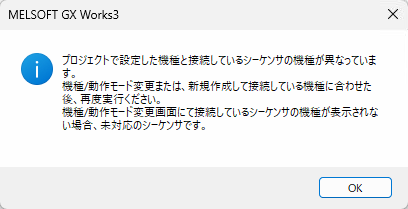

１．プロジェクトの機種と実機PLCの機種が合っているかを確認します。

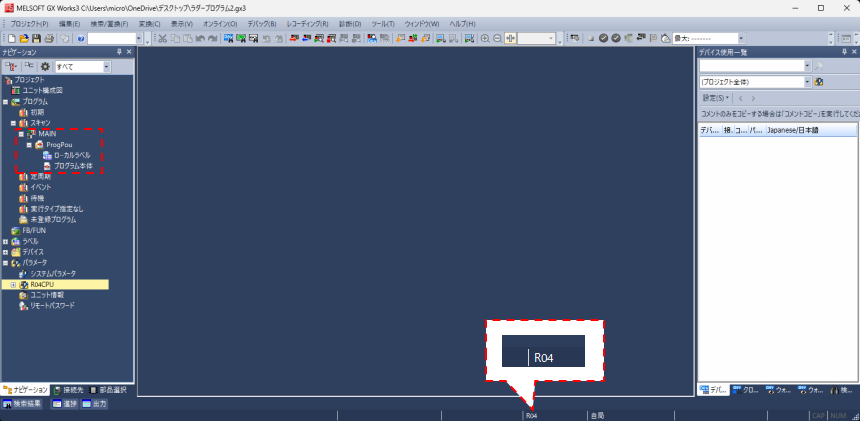

「プロジェクトの機種」
GX Works3のステータスバーの表示から確認します。
「実機PLCの機種」
実機PLCのCPUユニットの型番から機種を確認します。
CPUユニットの型番が「R04CPU」の場合、機種は「R04」になります。
機種が合っている場合は、変更する必要はありません。次の「プログラムの書込み」に移ってください。
２．メインメニューの「プロジェクト」から「機種／動作モード変更」をクリックします。

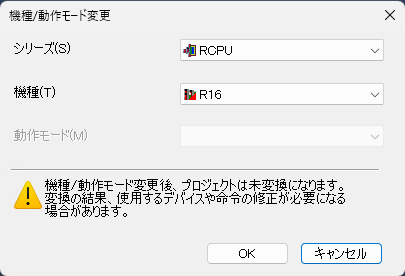

３．「機種／動作モード変更」ダイアログが表示されます。
４．機種を変更して、「OK」ボタンをクリックします。

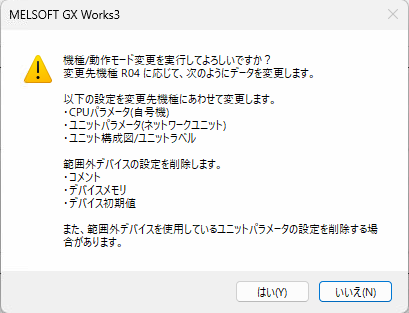

５．警告ダイアログが表示されます。内容を確認して、「はい」ボタンをクリックします。

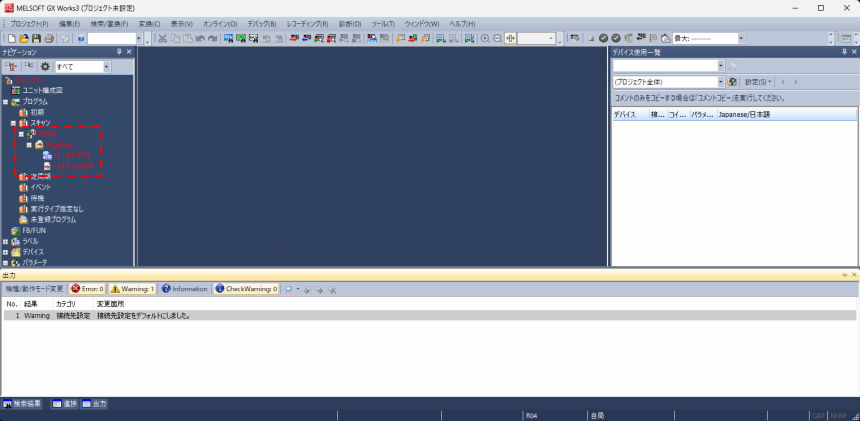

６．変更完了後、ナビゲーションのプログラムが赤色表示になり、すべてのプログラムを変換する必要があります。
７．メインメニューの「変換」から「変換」をクリックします。
メインメニュー以外の方法
キーボードの「F4」キーを押す。もしくは、ツールバーから選択する方法があります。

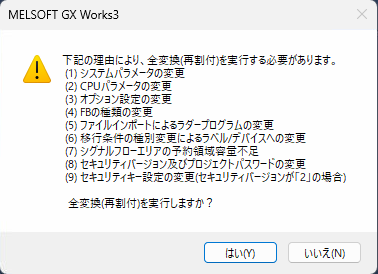

８．警告ダイアログが表示されます。内容を確認して、「はい」ボタンをクリックします。
９．機種の変更とプログラムの変換が完了です。
プログラムの書込み

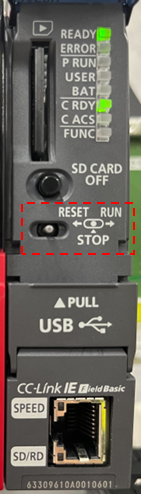

１．CPUユニットの「RUN/STOP」スイッチをSTOPにします。
２．ツールバーから「シーケンサへの書込み」をクリックします。
「ツールバー」以外の方法

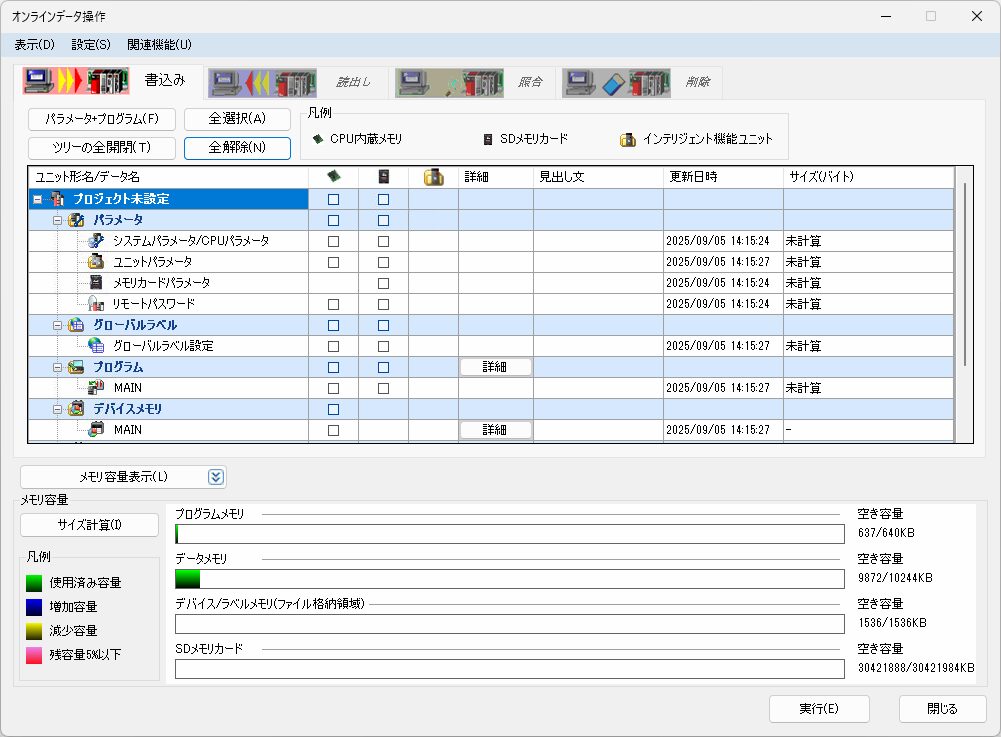

３．「オンラインデータ操作」ダイアログが表示されます。
注意

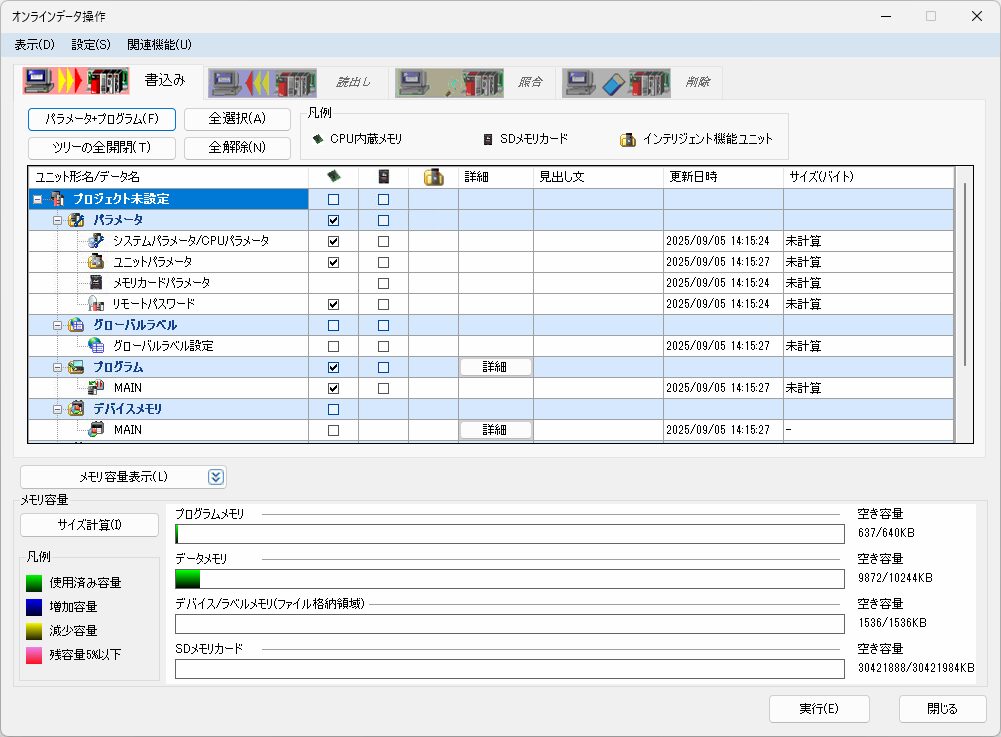

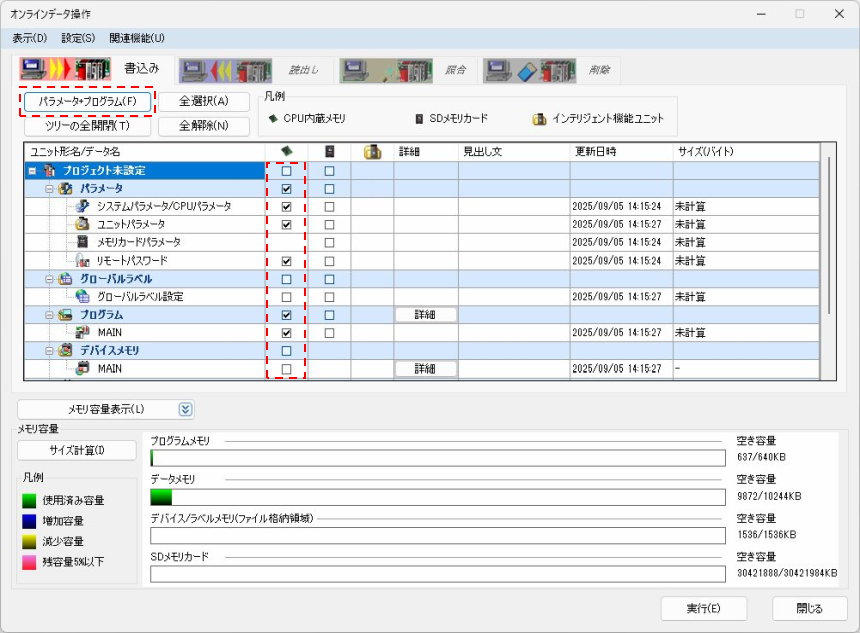

４．「パラメータ＋プログラム」ボタンをクリックすると、書き込むデータが選択されます。
５．「実行」ボタンをクリックして、書込みを開始します。
６．書込み完了後、「OK」ボタンをクリックします。
